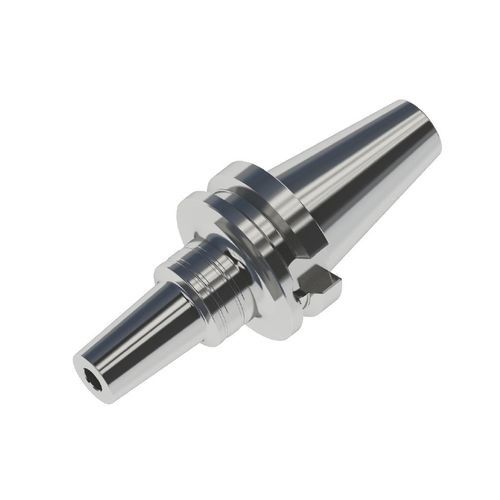

BTツールホルダー

シュリンク フィット製粉ドリル

主な特長

• 高い動的バランス：25,000 rpmでG2.5、60,000 rpmでG1.0にバランス調整
• 高精度：ロングタイプ設計；ホルダの偏心 ≤0.001 mm；4×Dでの偏心精度 0.003 mm以内
• 高いクランプ力：DIN規格の約2倍のクランプ力
• 耐腐食・耐摩耗・防錆：特殊表面処理
• 熱処理による変形なし：熱処理後にキー溝を仕上げ加工
• 長寿命：Conprofe Shrink-Fit Machineで最大3000回のクランプサイクル

動作原理
熱膨張と収縮の原理で工具を固定します。シュリンクフィットユニットでホルダを加熱し、内径が膨張している間に工具を挿入します。冷却後にホルダが収縮して機械的なコレットやナットなしで工具を直接保持します。これにより、高い同芯性、動的バランス、クランプリジディティが得られ、高速加工に適しています。

適用例
航空、半導体、医療、その他の産業加工における各種切削工具のクランプに適しています。

技術パラメータ
項目 (単位：mm) | 標準タイプ | ウルトラスリムタイプ
クランプ径 d | 4-10 | 4-10
D（外径） | 10-22 | 7-13
D1 | 25-36 | 25-36
L（長さ） | 75-120 | 95-180
M | 22-67 | 42-97
最小クランプ長 E | 12-30 | 12-30
肉厚 t | 3-6 | 1.5

仕様 / 技術データ

• シリーズ：BT series
• 材質：ステンレス鋼（Standard）
• クランプ径 d：4–10 mm（両タイプ）
• D（外径）：標準 10–22 mm；ウルトラスリム 7–13 mm
• D1：25–36 mm（両タイプ）
• L（長さ）：標準 75–120 mm；ウルトラスリム 95–180 mm
• M：標準 22–67 mm；ウルトラスリム 42–97 mm
• 最小クランプ長 E：12–30 mm（両タイプ）
• 肉厚 t：標準 3–6 mm；ウルトラスリム 1.5 mm
• 動的バランス：G2.5 @ 25,000 rpm；G1.0 @ 60,000 rpm
• 偏心：ホルダ ≤0.001 mm；4×Dでの偏心精度 0.003 mm以内
• クランプ力：約2× DIN標準
• 耐久性：Conprofe Shrink-Fit Machineで最大3000クランプサイクル
• 表面：耐腐食・耐摩耗・防錆のための特殊処理
