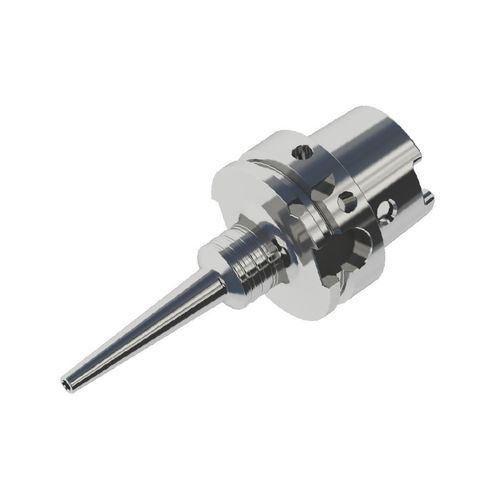

HSKツールホルダー

シュリンク フィット製粉加工用

概要

• 高い動的バランス：25,000 rpmでG2.5、60,000 rpmでG1.0にバランス
• 高精度：エクストラロング設計；工具ホルダ振れ ≤ 0.001 mm；4×Dでの振れ精度 0.003 mm以内
• 高い保持力：DIN規格比で最大2倍のクランプ力
• 耐食・耐摩耗・防錆：特殊表面処理
• 熱処理後の変形防止：キー溝を熱処理後に精密フライス加工
• 長寿命クランプ：Conprofe Shrink-Fit Machine使用時、特殊合金鋼で最大3000回のクランプ可能

動作原理
熱膨張と収縮の原理で工具を把持します。ホルダをShrink-Fitマシンで加熱し、内径が膨張している間に工具を挿入します。冷却によりホルダが収縮して工具を直接把持し、コレットやナットなどの機械的接続部品を必要としません。高速加工で求められる高精度、動的バランス、把持剛性に適しています。

適用事例
航空、半導体、医療などの産業分野で各種切削工具の把持に適しています。

技術仕様

• 単位：mm
• 把持径 d：標準 4–10 | ウルトラスリム 4–10
• D：標準 10–22 | ウルトラスリム 7–13
• D1：標準 25–42 | ウルトラスリム 25–36
• L（長さ）：85–180（両タイプ共通）
• M：標準 42–67 | ウルトラスリム 42–97
• 最小把持長さ E：12–30（両タイプ共通）
• 肉厚 t：標準 3–6 | ウルトラスリム 1.5

特長／技術仕様

• シリーズ：HSK Series
• 材質：ステンレス（ウルトラスリム仕様）
• バランス：25,000 rpmでG2.5、60,000 rpmでG1.0
• 振れ：工具ホルダ振れ ≤ 0.001 mm；4×Dでの精度 0.003 mm以内
• 保持力：DIN規格比で最大2倍
• 表面：耐食・耐摩耗・防錆のための特殊処理
• 熱処理：キー溝を熱処理後に精密加工して変形を防止
• クランプ回数：Conprofe Shrink-Fit Machine使用時、特殊合金鋼で最大3000回
• 把持径範囲：4–10 mm
• 肉厚（ウルトラスリム）：1.5 mm
• L長さ範囲：85–180 mm
