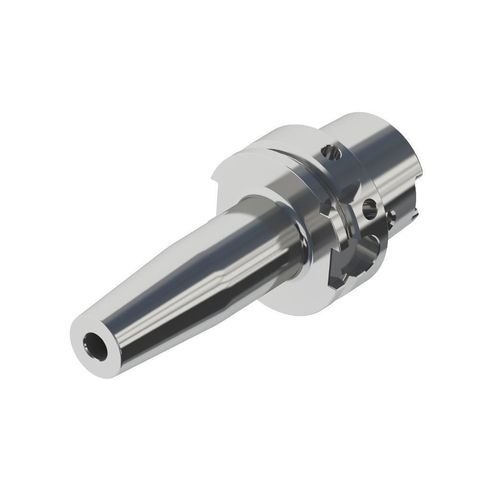

HSKツールホルダー

シュリンク フィット標準スリム

製品概要

• 高い動的バランス：25,000 rpmでG2.5、60,000 rpmでG1.0に調整
• 高精度：ロングタイプ設計；工具ホルダの振れ ≤0.001 mm；4×Dでの振れ精度 ≤0.003 mm
• 高い締付力：DIN規格のおよそ2倍の締付力
• 耐食性・耐摩耗・防錆：特殊表面処理
• 熱処理による歪みのない高精度：熱処理後にキー溝を精密フライス加工
• 耐クランプサイクル：Conprofe Shrink-Fit Machineで最大3000回のクランプが可能

動作原理
締付は熱膨張・収縮の原理に基づきます。Shrink-Fitユニットで工具ホルダを加熱し、内径が拡張した状態で工具を挿入します。冷却後、ホルダが収縮してコレットやナットなどの機械部品を介さずに直接工具を強固にクランプします。高精度、動的バランス、クランプ剛性が求められる高速加工に最適です。

適用事例
航空宇宙、半導体、医療など、高精度かつバランスが重要な産業用途の各種切削工具のクランプに適しています。

技術パラメータ

• 標準タイプ：クランプ径 d：4–20 mm；D：15–44 mm；D1：20–53 mm；L：60–160 mm；最小クランプ長 E：15–48 mm；最大クランプ長 H：40–95 mm（単位：mm）
• スリムタイプ：クランプ径 d：4–12 mm；D：10–18 mm；D1：14–30 mm；L：65–120 mm；最小クランプ長 E：15–42 mm；最大クランプ長 H：45–95 mm（単位：mm）

特徴 / 技術仕様

• 動的バランス等級：G2.5 @ 25,000 rpm；G1.0 @ 60,000 rpm
• 振れ：≤0.001 mm（工具ホルダ）；4×Dで≤0.003 mm
• クランプ力：約2× DIN規格
• 材料：合金鋼（本モデルに準拠）
• 表面処理：耐食・耐摩耗・防錆の特殊処理
• キー溝：熱処理後に精密フライス加工し、歪みを防止
• クランプ回数：Conprofe Shrink-Fit Machineで最大3000回
• 設計バリエーション：標準タイプとスリムタイプ（上記寸法参照）
