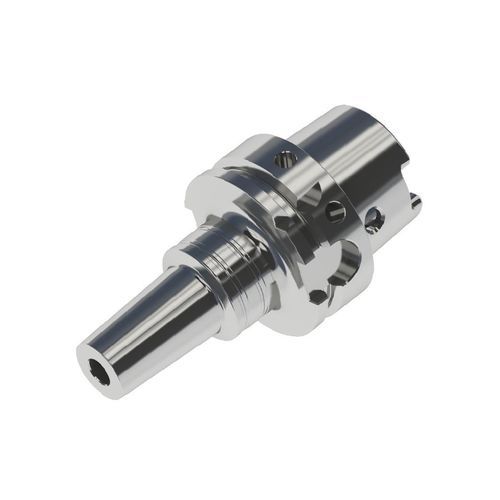

HSKツールホルダー

シュリンク フィット加工用バランス

製品概要

• 高い動的バランス: 25,000 rpmでG2.5、60,000 rpmでG1.0までバランス調整
• 高精度: エクストラロング設計；ツールホルダの振れ ≤0.001 mm；4×Dでの振れ精度 ≤0.003 mm
• 高い締付力: DIN規格の最大2倍
• 表面処理: 耐食性、耐摩耗性、耐錆性
• 熱処理後の変形防止のためのキー溝の微細加工
• 耐久締付回数: 特殊合金鋼とConprofe Shrink-Fit装置で最大3,000回

動作原理
熱膨張・収縮の原理で締付を行います。Shrink-Fitユニットでホルダを加熱して内径を拡張させた状態で工具を挿入し、冷却時にホルダが収縮してコレットやナット等の機械的連結部品なしで工具を直接締結します。高精度、動的バランス、締付剛性が求められる高速加工に適しています。

適用例
航空宇宙、半導体、医療などの産業分野で各種切削工具の把持に適しています。

技術仕様

• 把持径 d: 4–10 mm (Standard / Ultra Slim)
• D: 10–22 mm (Standard) / 7–13 mm (Ultra Slim)
• D1: 25–42 mm (Standard) / 25–36 mm (Ultra Slim)
• L: 85–180 mm
• M: 42–67 mm (Standard) / 42–97 mm (Ultra Slim)
• 最小把持長 E: 12–30 mm
• 肉厚 t: 3–6 mm (Standard) / 1.5 mm (Ultra Slim)

特長 / 技術仕様

• シリーズ: HSK Series
• 材質: ステンレス鋼 (Standard)
• 動的バランス: 25,000 rpmでG2.5、60,000 rpmでG1.0
• 振れ: ツールホルダ振れ ≤0.001 mm；4×Dでの振れ精度 ≤0.003 mm
• 締付力: DIN規格の最大2倍
• 表面処理: 耐食、耐摩耗、耐錆
• 熱処理工程: 変形防止のため熱処理後にキー溝を微細加工
• 締付回数: 特殊合金鋼とConprofe Shrink-Fit装置で最大3,000回
