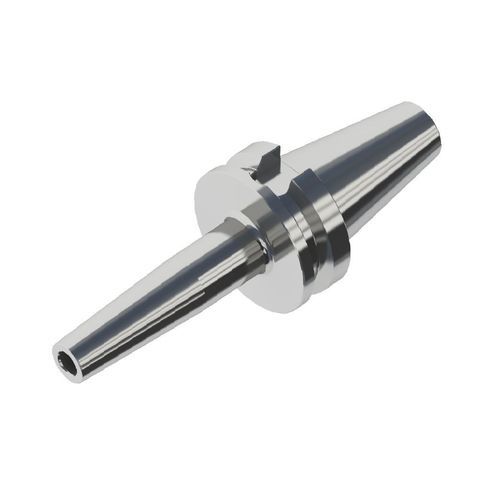

BTツールホルダー

シュリンク フィット加工用精密工学用

製品概要

• 高い動的バランス：25,000 rpmでG2.5、60,000 rpmでG1.0にバランス済み
• 高精度：エクストラロング設計、ホルダ振れ 0.001 mm、4×Dで振れ精度 ≤ 0.003 mm
• 高い締付力：DIN規格の約2倍
• 表面処理：防食・耐摩耗・防錆処理
• 耐久性：Conprofe Shrink-Fit Machine 使用で最大約3000回の締付

動作原理
熱膨張の原理で工具を保持します。Shrink-FitユニットでBT Seriesホルダを加熱し、内径が膨張したところで工具を挿入、冷却によりホルダが収縮して工具を強く保持します。コレットやナット等の機械的接続部が不要で、高速加工における高精度・良好な動的バランス・締付剛性に適します。

適用事例
航空宇宙、半導体、医療、その他精密加工分野における各種切削工具の保持に適しています。

技術仕様

• 把握径 d：Standard 4–20 mm；Slim 4–20 mm
• D：Standard 15–33 mm；Slim 10–27 mm
• D1：Standard 20–51 mm；Slim 14–33 mm
• L（長さ）：Standard 80–160 mm；Slim 90 mm
• 最小挿入長 E：Standard 15–42 mm；Slim 15–47 mm
• 最大挿入長 H：Standard 60–210 mm；Slim 65–110 mm
• 動的バランス：G2.5 @25,000 rpm；G1.0 @60,000 rpm
• 振れ：ホルダ振れ 0.001 mm；4×Dで振れ精度 ≤ 0.003 mm
• 締付力：約2×DIN標準

仕様

• 材質：合金鋼、精密加工
• 表面：特殊防食・耐摩耗処理
• 想定締付回数：Conprofe Shrink-Fit Machine使用で最大約3000回
