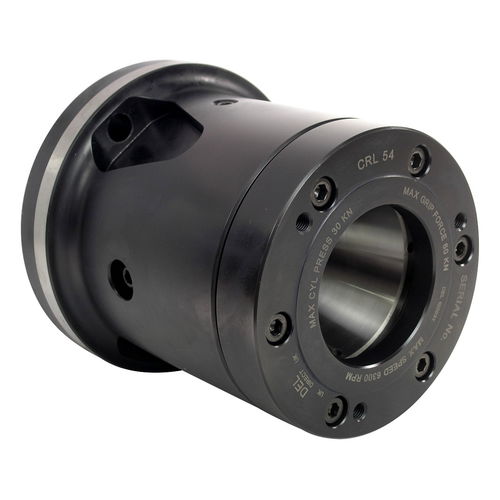

クランプスリーブコレットチャック CRL54A6

デッドレングスコレット加工用ターニング用途用

概要
ロングシリーズのパワーコレットチャック。バー供給装置および旋盤主軸取り付け用に設計され、複数の取付タイプを用意。スプリング、Varibore、rubberflexコレットに対応します。

主な特長

• 把持範囲（mm）：1.6 - 54
• スリーブストローク（mm）：10
• 最大回転数（min-1）：6300
• 最大入力力（kN）：30
• 最大把持力（kN）：60
• 対応シリンダー：S1552

コレット互換性

• D853E スプリングコレット（高精度、2次加工向け）に対応
• D120 Varibore コレット（1次加工向け、2～3 mm の可変範囲）に対応
• rubberflex コレットにも対応

設計と用途

• バー・プッシャー／バーフィーダーとの併用を想定し、旋盤主軸へ直接取り付けるか精密アダプタプレート経由で取り付け可能
• ロングボディと広い対応範囲により高精度スプリングコレットを収容しつつ工具クリアランスを確保。シリーズの対応径は最大80 mm
• 固定長コレットは作動中にワーク位置を安定させ、Z軸の精密位置決めを可能にする。テーパースリーブが前進してコレットを圧縮し把持する
• 第1次・第2次加工対応：Varibore / rubberflex は荒材の第1次加工に、スプリングコレットは高精度の第2次加工に適合
• 取り付けボルト付属。オプションでカスタム加工されたドローチューブコネクタを用意し即時使用が可能
• ケースハードン処理により剛性と耐久性を最適化。直接取付け設計は高速時の高同芯性を実現
• B-200 シリーズ パワーチャックと互換交換可能

技術仕様

• 型式：CRL54A6
• 把持範囲（mm）：1.6 - 54
• スリーブストローク（mm）：10
• 最大回転数（min-1）：6300
• 最大入力力（kN）：30
• 最大把持力（kN）：60
• 重量（kg）：15
• 対応シリンダー：S1552
• 対応コレット：D853E（スプリング）、D120（Varibore）；rubberflex 対応
• 互換性：B-200 シリーズ パワーチャックと互換
