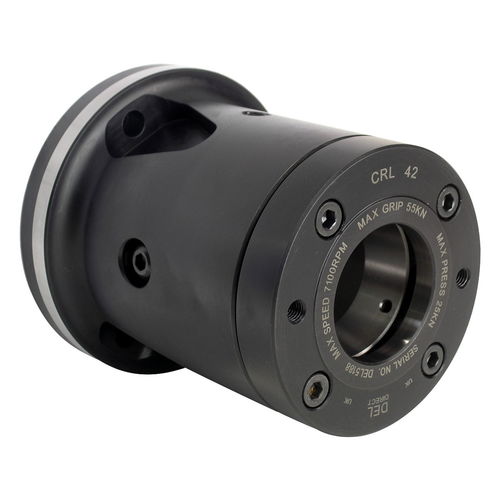

コレットチャック CRL42
お気に入りに追加する
商品比較に追加する
特徴
- 回転速度
最大: 7,100 rpm
(44,611 rad.min-1)最少: 0 rpm
(0 rad.min-1)
詳細
主な特長
コレットの種類と用途
その他の情報
技術仕様
- ロングシリーズのコレットチャック。直接スピンドル取付けまたは精密アダプタープレートによる取付けに対応する各種マウントタイプを用意。
- 把握範囲：2–42 mm。
- スリーブストローク：7 mm。
- 最高回転数：7100 min-1。
- 最大入力力：25 kN。
- 最大把持力：55 kN。
- 重量：9 kg。
- 適合シリンダー：S1246。
- D173E スプリングコレット、D673 Varibore、Rubberflex コレット対応。
コレットの種類と用途
- スプリングコレット（D173E）：第2工程向け。把握径に合わせてサイズが設定され、高精度な把持を実現。標準コレットは滑らかまたはセレーション付で、通常0.5 mm単位または指定径で供給。
- Varibore コレット（D673）：第1工程向け。2–3 mmの有効レンジで荒材の取り扱いが可能。滑らか、セレーション、スーパ―グリップで供給。
- Rubberflex コレット：スプリングコレットと同等の精度。ゴム‑金属の弾性バルカナイズにより、公称径に対して±1 mmの締め付けレンジを実現。
その他の情報
- バー押し器（bar pusher）およびバーフィーダーとの併用を前提に設計。
- スプリングコレット用の調整式ワークストップが利用可能。
- ロングボディ／ワイドレンジ：CRL設計は工具干渉を最小化するため外形寸法を最適化しつつ、拡張された把持容量を提供（シリーズ把持範囲 1.6–80 mm）。
- 固定長コレット：作動中もワークが固定位置に保持され、Z軸での精密な位置決めが可能。
- スプリング、Varibore、Rubberflex の交換可能なコレットオプションにより、第1工程と第2工程での柔軟性を向上。
- 取り付けボルトと、オプションのカスタム加工されたドローチューブコネクタを同梱し、スムーズな導入を支援。
- 直接取付けまたはアダプタープレートにより再現性のあるスピンドル取り付けが可能で、セットアップ時間を短縮。
- ケース硬化処理により剛性と耐久性を最適化。直接取付け設計は高い同芯性を確保し高速加工に適合。
- ロングシリーズのパワーコレットチャックは B-200 シリーズのパワーチャックと互換性あり。
技術仕様
- モデル：CRL42
- 把握範囲：2–42 mm
- スリーブストローク：7 mm
- 最高回転数：7100 min-1
- 最大入力力：25 kN
- 最大把持力：55 kN
- 重量：9 kg
- 適合シリンダー：S1246
- 対応コレット：D173E スプリング、D673 Varibore、Rubberflex
