可視化ソフトウェア QAPV

品質データベースプロセス

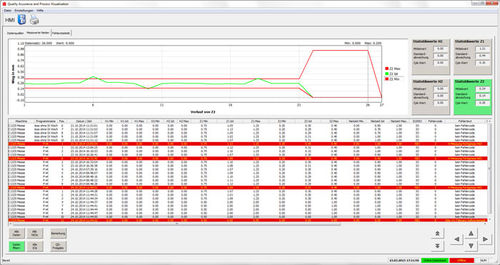

品質保証とプロセスの可視化 プログラムQAPV (Quality Assurance and Process Visualization)は、Microsoft Windows®を使用するPC用の32ビットアプリケーションで、Friedrich Maschinen- und Werkzeugbau GmbHのリベッティングマシンのために開発されました。 QAPVソフトウェアの目的は、製造中に記録された工程データを採用し、転送し、保存し、視覚化することです。 QAPV ソフトウェアは、機械にインストールされた産業用 PC 上で直接実行することも、例えば現場監督のオフィスにあるような外部 PC 上で実行することもできます。複数の機械とのデータリンクは、イーサネットネットワーク（TCP/IP）を介して確保されます。 QAPV ソフトウェアと機械 PLC 間のデータリンクが有効な場合、各生産工程の後、処理中に決定されたプロセス値が PLC から読み出され、SQL データベースに保存されます。 QAPV ソフトウェアは、機械に接続せずにオフラインで実行することもできます。たとえば、機械からコピーされたアーカイブファイルを社外の PC で評価する場合などです。 Measured Values - Riveting のページでは、すべての機械によって記録されたリベッティング・プロセスの値が、以前に設定されたフィルタリング条件を満たし、表示可能なデータ・レコードの最大数を超えない限り、表示され、統計的に編集され、グラフィカルに表示されます。 現在のフィルタリング条件を満たす新しいデータ・レコードが、接続された機械制御から受信されると、表示は自動的に更新される。 図は、大きな統計ボタンでアクティブにされた軸の、それぞれの記録された最小値、実際値、最大値を表します。
