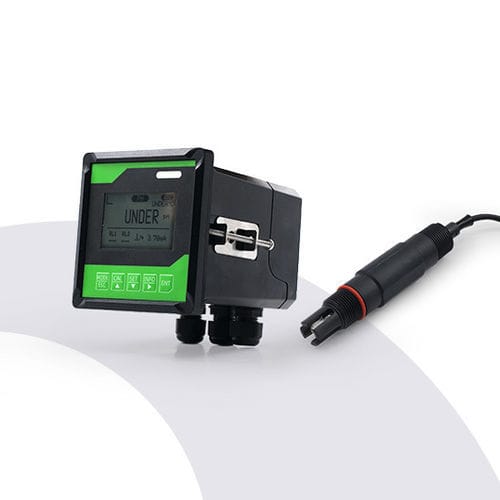

壁取り付け式pH計 DAW3001-pH

プロセス水用デジタル

製品概要

• DAW3001-pHは、24時間365日安定した動作を保証するIP65保護付きLCDを備えた高性能オンラインpHアナライザーです。
• 簡潔なメニュー、調整可能なソフトウェアフィルタリング、強力な耐干渉能力を備え、複雑な産業環境に適応します。
• pH/ORP測定をサポートし、フッ化水素酸環境用のオプションの金属アンチモン電極を備えています。
• ユニバーサル電源またはオプションのDCバージョン、データ伝送用の絶縁RS485インターフェース（MODBUS-RTU）を備えています。
• 壁掛けデザインで、0～60℃および90％未満の湿度で動作します。
• IP68保護されたpHセンサーと組み合わせて、0-14 pH/0~50℃の測定を±0.1 pHのセンサー精度で達成し、応答時間は30秒未満で、柔軟な設置が可能で、多様な産業モニタリングニーズに適しています。

特徴

• 128*64ドットマトリックスLCDディスプレイ、中国語と英語の切り替えが可能、IP65保護レベル、24時間安定した動作
• 簡潔なメニューデザイン、簡単で便利な操作、グラフィカルなプロンプト、美しくクリアなインターフェース
• 調整可能なソフトウェアデジタルフィルタリング、強化されたハードウェア耐干渉能力、より安定した測定と複雑な産業環境への適応を保証
• 世界中で使用可能なユニバーサル電源（85～260VAC）、オプションのカスタマイズDCバージョン（18～36VDC）
• RS485デジタルインターフェース、MODBUS-RTU通信プロトコル
• 2つの測定機能：pH（酸性度とアルカリ度）測定またはORP（酸化還元電位）測定
• 金属アンチモン電極機能を備え、フッ化水素酸を含む環境で使用可能

技術パラメータ（アナライザー）
パラメータカテゴリ | 仕様 | 詳細
pH | 測定範囲 | -2.00～16.00 pH
pH | 解像度 | 0.01 pH
pH | 測定精度 | ±0.02 pH
ORP | 測定範囲 | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | 解像度 | 1 mV
ORP | 測定精度 | ±1 mV
温度 | 測定範囲 | -5.0～105.0℃
温度 | 解像度 | 0.1℃
温度 | 測定精度 | ±0.2℃ (-5.0～80.0℃) for PH3001; ±0.5℃ (80.0～105.0℃) for PH3002
温度 | 温度入力 | NTC10KΩ
温度 | 温度補償 | 自動/手動
送信電流 | 出力タイプ | 4～20 mA（対応範囲設定可能）
送信電流 | 電流精度 | ±1% F.S
送信電流 | 出力負荷 | 600 Ω未満
スイッチ制御 | リレー | 2 SPSTリレー
スイッチ制御 | 負荷容量 | 2.5A 230VAC
データ伝送 | 伝送インターフェース | 2500Vrmsの絶縁電圧を持つRS485
データ伝送 | 通信プロトコル | MODBUS-RTU（データ読み取り用）
その他のパラメータ | 作業電源 | 85～260VACまたは18～36VDC（注文前に選択可能）
その他のパラメータ | 作業温度 | 0～60℃
その他のパラメータ | 作業湿度 | 相対湿度90％未満
その他のパラメータ | 保護レベル | IP65
その他のパラメータ | 設置方法 | 壁掛け
その他のパラメータ | 全体寸法（HxWxD） | 108x108x132 mm
その他のパラメータ | 切り抜き寸法 | 92.5x92.5 mm（正の許容差）

技術パラメータ（pHセンサー）
技術パラメータ | 仕様
測定範囲 | 0-14 pH、温度0~50℃
検出原理 | ガラス電極法
精度 | ±0.1 pH; 温度: ±0.5℃
再現性 | ±0.1 pH
応答時間 | ＜30S
解像度 | 0.01 pH
自動温度補償 | NTC10K
耐圧性 | ≤2Bar
センサー素材 | PPSハウジング+ガラス電極
コントローラー素材 | ABS
保護クラス | センサーIP68; コントローラーIP65
出力信号 | 1チャンネル4-20mA/Modbus RS485
スイッチ制御 | 2 SPSTリレー
リレー負荷 | 2.5A 230 VAC
取り付けネジ | 上部＆下部3/4NPTパイプネジ
動作電圧 | 85~260VACまたは24VDC
メーター寸法 | 108×108×132mm
切り抜き寸法 | 92.5×92.5 mm
センサー設置 | 水中/バイパス/パイプライン
メーター設置 | パネルマウント

主な仕様 / 技術的特徴

• モデル: DAW3001-pH
• 測定範囲: -2.00～16.00 pH（アナライザー）、0-14 pH（センサー）
• 解像度: 0.01 pH
• 精度: ±0.02 pH（アナライザー）、±0.1 pH（センサー）
• 温度範囲: -5.0～105.0℃（アナライザー）、0~50℃（センサー）
• 保護: コントローラーIP65、センサーIP68
• 出力: 4-20mA、RS485 MODBUS-RTU
• 電源: 85～260VACまたは18～36VDC
• 設置: 壁掛け（コントローラー）、水中/バイパス/パイプライン（センサー）
• 寸法: 108x108x132 mm
