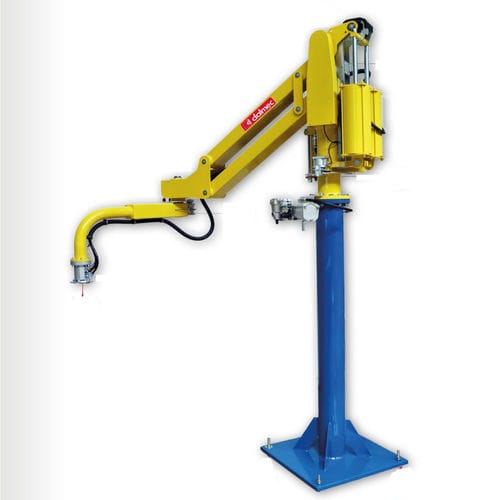

空気圧式マニピュレーター PARTNER EQUO - PE
リフト用磁石付吸盤付運搬管理用

空気圧式マニピュレーター
空気圧式マニピュレーター
空気圧式マニピュレーター
空気圧式マニピュレーター
空気圧式マニピュレーター
空気圧式マニピュレーター
空気圧式マニピュレーター
お気に入りに追加する
商品比較に追加する


特徴

作動
空気圧式
グリップ装置
吸盤付, リフト用磁石付
応用
運搬管理用
構成
カラム
その他の特徴
バランス, ATEX, リジットアーム, 3軸, モジュール式
分野
産業用
積載量

500 kg (1,102.3 lb)

可動域

4,000 mm (157 in)

最大ストローク

2,450 mm (96 in)

最大吊上げ速度

0.5 m/s (1.6 ft/s)

圧力

最少: 0.7 MPa

最大: 0.8 MPa

回転

300 °, 360 °

騒音レベル

70 dB

詳細

特徴 - 最大積載重量:500 - 最大作業半径4000 mm - 垂直リフト: 2450 mm - 作動圧力: 0.7 ÷ 0.8 Mpa - 制御システム: 空気圧のみ - 供給:ろ過された圧縮空気(40 µm)、無潤滑 - 騒音レベル<70 dB - 最大垂直昇降速度: 0.5メートル/秒 - 作業温度: +0° ~ +45° C - 消費電力:50 Nl ~ 200 Nl/作業サイクル - 回転数- コラム軸とツール軸で360°常時回転 - 中間軸で300°常時回転 マニピュレーターの説明 産業用マニピュレーター パートナーエクオ 多関節アーム付き 空気圧式マニピュレーター PARTNER EQUO は、特殊なグリップツールを装備しており、マニピュレーターアームの垂直軸に対して重心がずれている製品の取り扱いに適しています。そのモジュール構造は、このストレスから生じるねじれに耐えられるように設計されています。また、端末アームの形状や寸法を自由に変更できるため、特に狭い場所での使用にも対応できます。 操作方法 圧縮空気が供給される空気圧シリンダーと、伝達レバーシステムを組み合わせることで、負荷重量をバランスさせます。 シリンダーの力は、特別に配置された2つの空圧回路によって制御されます。1つ目の回路はグリッピングシステムの重量を常にバランスさせ、2つ目の回路は荷重の重量を常にバランスさせます。 オペレーターは、グリップツールに最小限の力を加えるか、または直接負荷に力を加えて負荷レベルを変更することができます。

---
