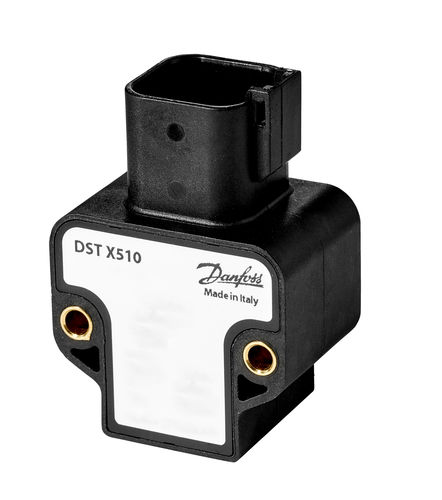

絶対角度エンコーダ DST X510

シングルターンアナログ5VDC

製品名
回転位置センサー, DST X510, 180 °, 冗長, ラチオメトリック出力

簡単な説明
供給電圧 [V] DC: 5 V；電気接続: Deutsch（6ピン）、規格 DT04-6P；回転方向: CCW + CW；仕様キー: DR180180LA14A00 0033X00

基本製品データ
製品コード: 098G1001
型式: DST X510
製品群: センサー
製品説明: 回転位置センサー
総重量: 0.082 キログラム
正味重量: 0.07 キログラム
容積: 0.253 リットル
EAN: 5702428572989

技術的詳細
アクチュエータ: A
角度 / チャンネル1 [°]: 180 °
角度 / チャンネル2 [°]: 180 °
回路タイプ: 冗長
出力信号: ラチオメトリック
供給電圧 [V] DC: 5 V
電気接続: Deutsch（6ピン）
接続規格: DT04-6P
電池含む: いいえ
認証: CE
CEマーク: はい
EU RoHS適合: 一部免除あり（免除条項: 6(c)）
China RoHS: 対象外
梱包形式: マルチパック
梱包あたり数量: 20 個
REACH候補物質: 鉛（CAS 7439-92-1）
回転方向: CCW + CW
SCIP書類番号: a707096f-52fa-4871-9e91-55f08f6518d1
SCIP書類製品名: GRA
仕様キー: DR180180LA14A00 0033X00
ULマーク: いいえ

利用可能なドキュメント（抜粋）
データシート: Rotary position sensor, DST X510 (AI562740196805en-010202)
取付ガイド: Rotary sensor with shaft DST X510 (AN30144419278701-000201)
操作ガイド: DST X510 and DST X520 Rotary position sensors SAE J1939 (AQ304226795410en-000201)
操作ガイド: DST X510 and DST X520 Rotary Sensor CANopen (AQ304227809412en-000201)

仕様（技術仕様）

• モデル: DST X510
• 供給電圧: 5 V DC
• 出力信号: ラチオメトリック
• 回路タイプ: 冗長
• アクチュエータ: A
• 角度/チャンネル (1 & 2): 180 ° / 180 °
• 電気接続: Deutsch、6ピン、規格 DT04-6P
• 回転方向: CCW + CW
• 総重量: 0.082 kg
• 正味重量: 0.07 kg
• 容積: 0.253 L
• 梱包: マルチパック (20 個)
• EU RoHS: 一部免除あり（6(c)）
• REACH候補物質: 鉛（CAS 7439-92-1）
• SCIP書類番号: a707096f-52fa-4871-9e91-55f08f6518d1
• 仕様キー: DR180180LA14A00 0033X00
