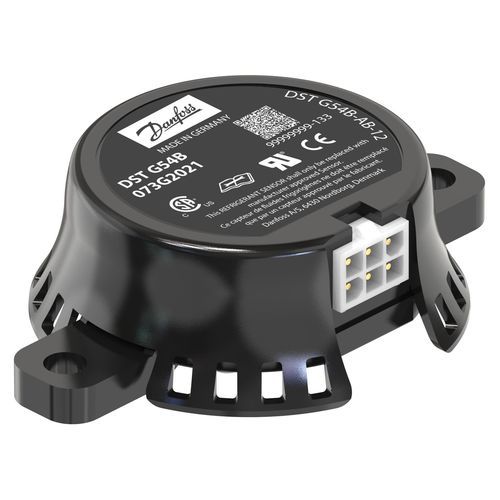

冷媒ガス用冷却ガスセンサー DST G54B

R454B漏れ検出用Modbus

製品名
ガスセンサー、DST G54B、R454B

簡単な説明
A2L 冷媒（R454B）用ガスセンサー。デュアル出力（Modbus＋リレー）。電気接続：Mini Mate-N-Lok 6ピン。丸型 Ø6 ブラック筐体、保護等級 IP54。HVACR の漏えい検知および冷媒監視用途向けに設計され、広い動作温度範囲と迅速な応答を備えています。

ドキュメント

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

ビジュアル

• 製品写真：複数の製品写真あり（Gas sensor DST G54B）
• ファミリー写真：DST G および DST GS シリーズのファミリー写真

重量 / 識別
総重量：58 Gram
正味重量：46 Gram
国際商品番号 / EAN：5715255245988
顧客品番：8301-119

技術仕様

• タイプ：DST G54B
• 製品グループ：センサー
• 製品説明：ガスセンサー
• 仕様キー：DST G54B-AB-12-3AAB-LC003-I
• 警報閾値 [LFL %]：12
• 警報リセット [LFL ヒステリシス %]：2.5
• 警報リセット (Modbus)：5 分
• 警報リセット (Relay)：5 分
• 出力信号：デュアル（Modbus + Relay）
• 供給電圧 [V] AC：24 V
• 供給電圧 [V] DC：24 V
• 最大供給電流 [mA]：300 mA
• 動作温度 [°C] (最小)：-40 °C
• 動作温度 [°C] (最大)：80 °C
• 動作温度 [°F] (最小)：-40 °F
• 動作温度 [°F] (最大)：175 °F
• 応答時間 [s]：<15
• 回復時間 [min]：<5
• 相対湿度条件：0 - 100
• 冷媒：R454B
• 圧力範囲 [bar]：0.7 - 1.2 bar
• 圧力範囲 [psi]：10.15 - 17.4 psi
• 電気接続：Mini Mate-N-Lok
• 電気接続サイズ：6 ピン
• 電気接続規格：EN 60529
• ピン配置：Pin 1 = + 供給; Pin 2 = - 共通; Pin 3 = Modbus A; Pin 4 = Modbus B; Pin 5 = Relay input; Pin 6 = Relay NO
• 筐体設計：丸型 Ø6 ブラック
• 筐体定格 IP：IP54
• ハウジング材質：PA66 25% ガラス繊維
• 難燃性評価：UL 94 V-0
• 取り付けインターフェース：2 ブラケット 180°
• Modbus 終端抵抗：120 Ohm
• 電池を含む：いいえ
• 梱包単位あたり数量：80 pc
• 梱包形式：工業用パック
• EU RoHS 準拠：はい
• China RoHS 準拠：適用外
• REACH 候補物質：いいえ
• 認証：C UL US UL Recognized; CE マーク：はい; UL マーク：はい
