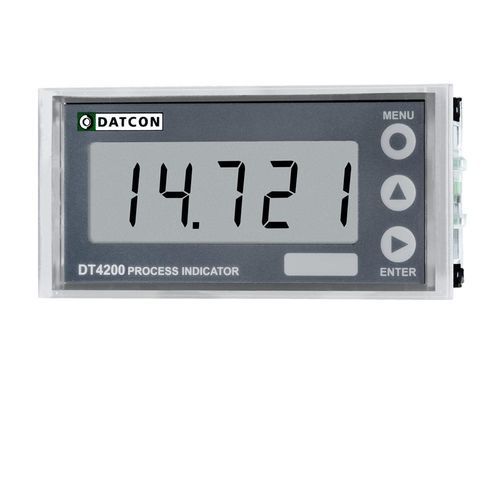

位置表示器 DT4200

プロセスケイデンス高さ

DT4200 プロセス・インジケータは、リニア・プロセス変数を工学単位でコントロール・パネルに表示することができます。 表示することができます。このユニットは、4-20mA信号からループ電源供給され、20mAで2V未満をドロップします。 2つの絶縁出力は、リミット信号または単純な制御目的のために異なる動作モードで使用できます。 プロセスインジケータは、DIN規格の96×45 mmのABSケースに収納されており、前面からの保護等級はIP 65、背面からの保護等級はIP 30です。4½桁、文字高15mmの大型液晶ディスプレイにより、プロセス変数が遠くからでも容易に視認できます。 適切な工学単位を定義するラベルがディスプレイの右側に取り付けられています。このユニットは、表示の「方向」を逆にしたり（つまり、信号入力が上昇すると表示値が減少するように）、必要に応じて小数点を表示するように設定することができます。 フロント・パネルのキーパッドから現場で簡単に設定できるのは、マイクロコントローラー・ベースの技術の大きな利点です。 ゼロと終了値の設定は非対話的で、設定プロセスを迅速かつシンプルにします。 設定パラメータ：スケーリング、小数点位置、表示リフレッシュ・レート、信号フィルタリング、リミット・モード、リミット値などはEEPROMに保存されます。 2段階のパスワードにより、不正な変更から設定を保護します。
