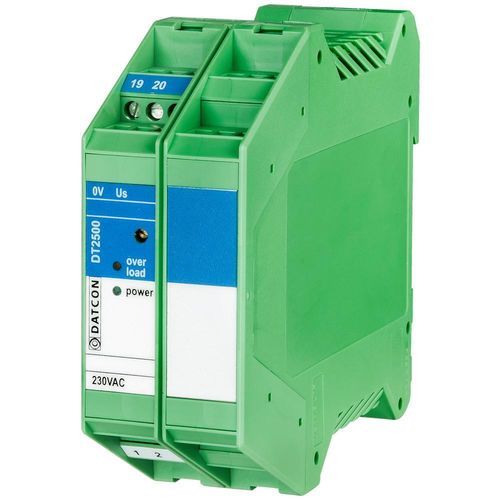

DINレール電源 DT2500AC/DC電流制限付ATEX
お気に入りに追加する
商品比較に追加する
特徴
- 取り付け / 形式
- DINレール
- タイプ
- AC/DC
- 保護
- 電流制限付, ATEX
- 応用
- 産業用
- インプット電圧
230 V
最少: 210 V
最大: 250 V
- 出力電圧
最少: 6 V
最大: 24 V
詳細
製品の特長
製品説明
DT2500本質安全型出力電源は、ゾーン1の可燃性雰囲気で使用される機器に対して、ガルバニック分離された本質安全（IS）電源を供給します。機器の分類はII (2)G [Ex ib Gb] IICまたはII (2)G [Ex ib Gb] IIBで、認証はBKI 15 ATEX 0023 Xです。前面のポテンショメータにより、型式表に示された範囲内で出力電圧を調整できます。設計は、ユーザーの要件に応じてガスグループ（IICまたはIIB）や供給機器のCi／Liパラメータに柔軟に対応します。
型式表示（利用可能な型式と安全データ列の選択）
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0
技術仕様（抜粋）
安全性：出力は交流電源からガルバニックに絶縁されており、絶縁はEN 61010-1に準拠しています。保護表示：II (2)G [Ex ib Gb] IIC/IIB（0 °C < Ta < +50 °C）。認証：BKI 15 ATEX 0023 X。汚染度：2。過電圧区分：II。設備内過電流保護：6 A。
出力特性：出力電圧・電流は型式表示を参照。過電圧・過電流保護は安全データ参照。過電流は内部リミッタと過負荷表示付き。温度係数：≤ 250 ppm/°C。電源電圧影響：≤ 0.25%（最大）。負荷影響：≤ 0.25%（最大）。ノイズ電圧：10 mV + 0.002 × U（最大）。
電源：230 VAC、50/60 Hz；消費 9 VA。周囲条件：使用温度 0–50 °C；相対湿度 最大90%（結露しないこと）；設置場所：安全領域（キャビネット）。EMC：EN 61326-1準拠；耐ノイズ性：産業用エリア；放射エミッション：グループ1、クラスB。
一般：筐体はTS-35レール取付用端子ボックス、材質ポリアミドPA6.6；接続：ねじ端子；最大ケーブル断面 2.5 mm²。寸法（W×H×D）：35 × 99 × 115 mm。重量：0.35 kg。保護等級：IP20。詳細は取扱説明書参照。製造者は技術データを変更する権利を有します。
機能 / 技術仕様
- 6〜24 VDCの範囲で調整可能な定格出力電圧（6 / 8 / 10 / 12 / 15 / 18 / 24 VDC）
- Uo、Io、Po、Co、Loなどの仕様が定められた複数のタイプバリエーション
- 本質安全（Intrinsic Safety）分類：II (2)G [Ex ib Gb] IIC または IIB；認証：BKI 15 ATEX 0023 X
- 過電流保護（内部リミッタ）および過電圧保護を装備
- 電源：230 VAC、50/60 Hz；消費電力 9 VA
- TS-35 DINレール取付、幅35 mm；寸法 35 × 99 × 115 mm
- ハウジング：ポリアミド PA6.6；端子接続：ねじ式；保護等級 IP20
製品説明
DT2500本質安全型出力電源は、ゾーン1の可燃性雰囲気で使用される機器に対して、ガルバニック分離された本質安全（IS）電源を供給します。機器の分類はII (2)G [Ex ib Gb] IICまたはII (2)G [Ex ib Gb] IIBで、認証はBKI 15 ATEX 0023 Xです。前面のポテンショメータにより、型式表に示された範囲内で出力電圧を調整できます。設計は、ユーザーの要件に応じてガスグループ（IICまたはIIB）や供給機器のCi／Liパラメータに柔軟に対応します。
型式表示（利用可能な型式と安全データ列の選択）
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0
技術仕様（抜粋）
安全性：出力は交流電源からガルバニックに絶縁されており、絶縁はEN 61010-1に準拠しています。保護表示：II (2)G [Ex ib Gb] IIC/IIB（0 °C < Ta < +50 °C）。認証：BKI 15 ATEX 0023 X。汚染度：2。過電圧区分：II。設備内過電流保護：6 A。
出力特性：出力電圧・電流は型式表示を参照。過電圧・過電流保護は安全データ参照。過電流は内部リミッタと過負荷表示付き。温度係数：≤ 250 ppm/°C。電源電圧影響：≤ 0.25%（最大）。負荷影響：≤ 0.25%（最大）。ノイズ電圧：10 mV + 0.002 × U（最大）。
電源：230 VAC、50/60 Hz；消費 9 VA。周囲条件：使用温度 0–50 °C；相対湿度 最大90%（結露しないこと）；設置場所：安全領域（キャビネット）。EMC：EN 61326-1準拠；耐ノイズ性：産業用エリア；放射エミッション：グループ1、クラスB。
一般：筐体はTS-35レール取付用端子ボックス、材質ポリアミドPA6.6；接続：ねじ端子；最大ケーブル断面 2.5 mm²。寸法（W×H×D）：35 × 99 × 115 mm。重量：0.35 kg。保護等級：IP20。詳細は取扱説明書参照。製造者は技術データを変更する権利を有します。
機能 / 技術仕様
- モデル / シリーズ：DT2500
- 本質安全分類：II (2)G [Ex ib Gb] IIC または IIB
- 認証：BKI 15 ATEX 0023 X
- 定格出力電圧：6–24 VDCの範囲で選択可能；標準値：6、8、10、12、15、18、24 VDC
- 複数のバリエーションによりUo、Io、Po、Co、Loの値を指定（型式表示参照）
- 過電流保護：内部リミッタと過負荷表示
- 過電圧保護：提供（安全データ参照）
- 温度係数：≤ 250 ppm/°C
- 電源：230 VAC、50/60 Hz；消費：9 VA
- 取付：TS-35 DINレール、幅35 mm
- 筐体材質：ポリアミド PA6.6；接続：ねじ端子；最大ケーブル断面：2.5 mm²
- 寸法（W×H×D）：35 × 99 × 115 mm；重量：0.35 kg
- 保護等級：IP20
- EMC：EN 61326-1準拠；耐ノイズ性：産業用エリア；放射：グループ1、クラスB
- 動作温度：0–50 °C；相対湿度：最大90%非結露
