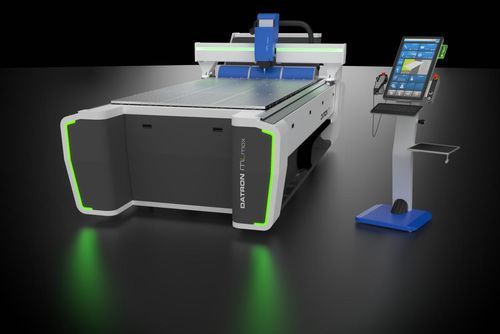

3軸フライス盤 DATRON MLmax Pro

縦型アルミニウム用固定式テーブル

概要
DATRON MLmax ProはDATRONで最大のマシニングセンタです。大判材の加工や大型部品、または小物のバッチ加工に適しており、高速送り、大剛性、X/Yの測定フィードバックを組み合わせて高い生産要件に対応します。

MLmax Pro — 新機能と主なポイント
MLmax ProはDATRONの高速加工センタが持つモジュール性、生産性、精度を備えています。マーケティング記載では有効ストローク3000 × 1500 × 200 mmが示されている一方、技術仕様では1570 × 3160 × 245 mmとされています。送り速度は製品説明で最大50 m/min、技術仕様で最大60 m/minが記載されています。X/Yのリニアスケール（規則）が精度向上のために示されています。

利点

• 高い動的特性と剛性：新しい駆動により摩擦が低減された最適化設計で動的特性を向上。
• 高い送り能力：製品説明で最大50 m/min、技術仕様で最大60 m/minが示されています。
• 広い加工領域での精度：UHPCコンクリート質量を持つ最適化された鋼製フレームと鋼製テーブル（テーブル厚35 mm言及）により振動を低減。
• 直感的な操作：24インチタッチスクリーンを備えた自律型DATRON nextコントロール端末（位置、高さ、角度調整可能）とオプションの第2ディスプレイ。
• モジュール性：多様なDATRONアクセサリ（モジュール式固定具、追加軸、センサー、ツールマガジン等）に対応。
• マイクロ潤滑の統合：統合タンクとスプレーリングによる最小潤滑の効率的供給。

アクセサリおよびオプション

• 高周波スピンドル：HF 1.8–4.0 kWのバリエーション；最大48,000 rpm；HSK‑E25インターフェース；彫刻や小物加工など用途に応じたスピンドル選択。
• ツールマガジン：標準HSK‑E25 12ポジション（オプションで最大36ポジション）；工具長測定プローブはオプション。
• 潤滑：1 × 10 Lまたは2 × 10 Lの統合タンクを備えたDATRONマイクロ潤滑システム、4ノズルのスプレーリング；各種潤滑剤に対応。
• ワークホールディング技術：空気式・機械式クランプ、真空テーブル、再配置用の円錐インサート、最大18個の個別制御可能な真空接続。
• 3DプローブXYZ：セットアップ時間を短縮し、精度を向上、Z自動補正のための面プロービングが可能（オプション）。
• 追加軸：4軸加工向けのDATRON Axis4がオプション（他の軸ソリューションも選択可）。
• DATRON工具：高速加工用に最適化された工具群。

構造とテーブル
再配置用円錐インサートを組み込んだ鋼製テーブル；UHPCコンクリート質量を持つ最適化鋼製フレームにより安定性と振動低減を確保。

仕様 / 技術データ

• ストローク（X × Y × Z）：1570 × 3160 × 245 mm（技術仕様）。マーケティング記載では有効ストロークとして3000 × 1500 × 200 mmも示されています。
• スピンドル：HFスピンドル 1.8–4.0 kW；最大48,000 rpm；HSK‑E25インターフェース。
• ツールマガジン：HSK‑E25 12ポジション（オプションで最大36ポジション）；工具長プローブはオプション。
• テーブル：再配置用円錐インサートを組み込んだ鋼製テーブル（鋼製テーブル厚35 mm言及）。
• フレーム：UHPCコンクリート質量を持つ最適化鋼製フレーム。
• 制御ソフトウェア：DATRON next。
• 操作端末：24インチタッチスクリーンを備えた自律型端末；機上に24インチ追加表示オプション；位置・高さ・角度調整可能。
• 3Dプローブ：3D XYZプローブはオプション。
• 追加軸：DATRON Axis4（オプション）。
• マイクロ潤滑：1 × 10 Lまたは2 × 10 Lのタンク；4ノズルのスプレーリング。
• 高速移動 / 送り：最大60 m/min（技術仕様）；マーケティング記載では最大50 m/minも言及。
• X/Y測定スケール：ProバージョンでのX/Y精度管理のための測定スケールの存在が記載。
• 機械寸法（端末なし L × D × H）：2100 × 4700 × 最大1870 mm。
• 端末寸法（L × D × H）：800 × 710 × 1500–1700 mm；機械周辺に自由に配置可能。
• 重量：約8000 kg。
• 報告されているオプション：機上第2ディスプレイ、最大36ポジションまでのマガジン拡張、工具プローブ、DATRON Axis4、各種固定具、切粉処理／集じんソリューション、DATRON専用工具。
