リニア圧電アクチュエータ BBPX-MFC

スマ－ト産業用

製品概要

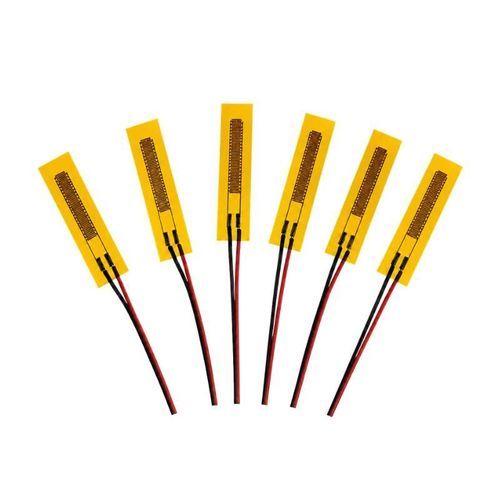

BBPX-MFCは、圧電セラミック繊維、柔軟な指型電極、エポキシ樹脂マトリックスからなる柔軟なMFC圧電ファイバー複合アクチュエータです。d₃₃モードで動作し、印加された駆動電圧をファイバー方向に沿った軸方向ひずみに変換します。本アクチュエータは、スマート構造、能動的振動制御、構造アクチュエーションおよびエネルギーハーベスティング向けに設計されています。

主な特徴

• 柔軟な圧電ファイバー複合材構造
• 軸方向アクチュエーションのためのd₃₃動作モード
• 最大軸方向自由ひずみ：最大1300 ppm
• 平面および曲面構造に適合
• アクチュエーション、振動制御、エネルギーハーベスティングに対応
• 寸法および駆動電圧のカスタマイズ可能

主要仕様
製品タイプ — MFC圧電ファイバー複合アクチュエータ
動作モード — d₃₃
典型自由ひずみ — 900 ppm
最大軸方向自由ひずみ — 最大1300 ppm
静電容量 — 0.35 nF
寸法 — カスタマイズ可能
駆動電圧 — カスタマイズ可能

構成
構成要素 — 機能
圧電セラミック繊維 — ファイバー方向に沿った圧電ひずみを発生
柔軟な指型電極 — 圧電繊維に沿った駆動電界を生成
エポキシ樹脂マトリックス — 繊維を支持し、柔軟な複合構造を形成
リード線 — アクチュエータを駆動回路またはエネルギーハーベスティング回路に接続

動作原理
指型電極に電圧を印加すると、電界が圧電セラミック繊維に沿って作用します。d₃₃圧電効果により軸方向の伸張または収縮が発生します。ホスト構造に接着すると、BBPX-MFCは構造アクチュエーションや振動抑制のために制御された変形を生成できます。接着された構造の機械的変形は、エネルギーハーベスティング用途向けに電気出力に変換することもできます。

典型的な用途

• 能動的振動制御 — 機械、パネル、梁構造に接着して制御ひずみを与え、構造振動を抑制。精密機器、スマート構造、能動ダンピングシステムに適合。
• 航空機翼および宇宙構造の制御 — 翼面やその他の曲面部品に適合し、構造変形制御、振動抑制、スマート構造開発に利用。
• 片持ち梁のアクチュエーション — 片持ち梁に接着して曲げ制御、振動試験、モード制御、研究用プラットフォームに対応。
• 圧電エネルギーハーベスティング — 構造振動や曲げからの機械的ひずみを電気エネルギーに変換し、低消費電力システムに供給。

カスタマイズオプション

• アクチュエータの全長および幅
• 有効領域の寸法
• 駆動電圧および電極構成
• リードの向きと長さ
• 取り付け形状および外形

取り付けガイドライン

• 接着面を平坦、清潔、乾燥した状態に保つ。
• 効果的なひずみ伝達のためにアクチュエータとホスト構造の完全な接触を確保する。
• 取り付け時に電極やリード線を折り曲げたり、急激に曲げたり、損傷させない。
• アクチュエータの容量、目標ひずみおよび動作条件に合わせて駆動回路を設定する。

技術仕様

• 型番：BBPX-MFC
• 製品タイプ：MFC圧電ファイバー複合アクチュエータ
• 動作モード：d₃₃
• 典型自由ひずみ：900 ppm
• 最大軸方向自由ひずみ：最大1300 ppm
• 静電容量：0.35 nF
• 寸法：カスタマイズ可能
• 駆動電圧：カスタマイズ可能
• 構成：圧電セラミック繊維、柔軟な指型電極、エポキシ樹脂マトリックス、リード線
