リニア圧電アクチュエータ

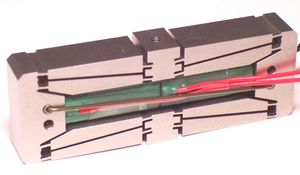

... Xeryonの増幅ピエゾアクチュエータは、フレクシャマウントに取り付けられた単一のピエゾスタックで構成されています。 フレクチャーマウントは、ピエゾスタックのフリーストローク変位を増幅するレバーアームとして機能します。 これにより、単一のピエゾスタックの利点と大きな変位を組み合わせた超精密でコンパクトなアクチュエータが実現します。 当社のピエゾアクチュエータは、お客様の要件に応じてフレキシブルステージに組み込むことも可能です。 ...

圧電アクチュエータは、圧電セラミックの持つ電圧を印加すると変形する (伸び・縮む) という性質を応用し、携帯カメラモジュール向けオートフォーカス機構、デジタルカメラ向け手振れ補正機構など、位置制御デバイスなどに多く使用されています

ストローク: 90, 15, 30, 45, 60 µm
推進力: 50 N - 1,000 N
トルク: 0.35 Nm

... - コンパクトな筐体 - μsの応答時間 - サブナノメートル分解能 - 静的および動的精密位置決め - ファイバー位置決め - レーザー調整 - ナノテクノロジー 高度な真空アプリケーションに最適 ピエゾアクチュエータは潤滑を必要とせず、摩耗の心配もありません。オールセラミック製のPICMA®アクチュエータは、ポリマーの絶縁を必要としないため、真空アプリケーションに最適です。 PICMA®ピエゾアクチュエータの優れた寿命 特許取得済みのPICMA®ピエゾアクチュエータは、オールセラミック絶縁型です。これにより、湿度やリーク電流の増加による故障からアクチュエータを保護します。PICMA®アクチュエータは、従来のポリマー絶縁アクチュエータに比べて最大10倍の長寿命です。1,000億サイクルで1回の故障もないことが証明されています。 ...

ストローク: 39 µm
推進力: 3.3 N

ストローク: 14 µm - 36 µm
推進力: 850, 900, 3,400 N

... 過酷な産業環境のために - 耐スプラッシュフルカプセル化 - 優れた寿命 - 高い剛性 - マイクロ秒の応答性 - サブナノメートルの分解能 - 10-9hPaの超高真空に対応 不活性ガスを封入したPICMA®Stack積層型ピエゾアクチュエーター 動作電圧-20～120V、10-9hPaの超高真空に対応しています。水しぶき、高湿度、油にさらされる環境での動作用バージョン。 ...

ストローク: 220 µm
推進力: 150 N

... シリーズPA • 動作範囲: 最大 140 µm • 力発生: 850 N • センサー付きバージョン利用可能 • ステンレススチールケーシングメカニ カルプリロード • ダイナミックに使用することをお勧めします！ ピエゾシステムjena GmbHは、シリーズPAアクチュエータを含む幅広いスタックタイプのアクチュエータを提供します。 多層セラミックスに基づいて、内部には機械的なばねが予め装填されています。 共振周波数が高いため、顕微鏡のスキャン、レーザ微調整、マイクロ操作、ミラーポジショニングなどの高速ダイナミック用途で使用できます。 ...

... DSMの屈曲誘導型リニア圧電アクチュエータは、高精度モーション制御および位置決めアプリケーション向けに優れた選択肢です。 DSMの圧電製品ファミリは、ソリッドステートフレックスをピボット・ジョイントとして使用し、重要な位置決めアプリケーション向けに滑らかでスティクションフリーでバックラッシュのないモーションを提供します。 圧電アクチュエータは潤滑を必要とせず、滑り面がないため微粒子が発生しません。 ...

速度: 1.2 mm/min
ストローク: 25.4, 50.8, 12.7 mm
推進力: 22 N

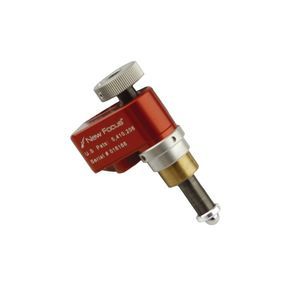

... ピコモーターアクチュエーターは、卓越した精度、小さなステップサイズ、セット＆フォーゲットの安定性を必要とするアプリケーションの微細位置決めステージやマウントのモーター駆動に最適な、コンパクトなパッケージのアクチュエーターです。 -30 nmの位置決め分解能 -22Nの強力なアキシャル荷重 -セット・アンド・フォーゲットの長期安定性 -使いやすく柔軟性の高いコントローラ/ドライバ -手動調整ノブ -シンプルな統合 ピコモーター技術 ピコモーターアクチュエーターは、動摩擦と静摩擦の基本的な違いに着目している。例えば、マジシャンの「テーブルクロスの手品」では、布を素早く引っ張ると（動摩擦が小さい）食器がテーブルの上に残り、ゆっくり引っ張ると（静摩擦が大きい）食器がテーブルから引き離されて大混乱になる！というものである。ピコモータのアクチュエータは、これと同じ原理で、割りナットの半分のようなネジ付きの爪が、80ピッチの精密ネジに巻きついています。一方の爪は圧電トランスデューサーの一端に接続され、もう一方の爪はトランスデューサーのもう一方の端に接続されています。ピエゾに印加された遅い電気信号がゆっくりと長さを変え、2つのジョーが反対方向にスライドする。このゆっくりとしたスライド運動がネジを回転させる（静止摩擦）。トランスデューサーの動作が終わると、高速の電気信号がジョーを開始位置に素早く戻す。ネジは慣性力があり、動摩擦が小さいため、動かずにその位置を保持する。高速信号と低速信号の順序を逆にするだけで、回転方向が反転する。 <30 ...
