リニア圧電アクチュエータ BBPXMS-PH

超音波式101 V...300 V多層

製品概要

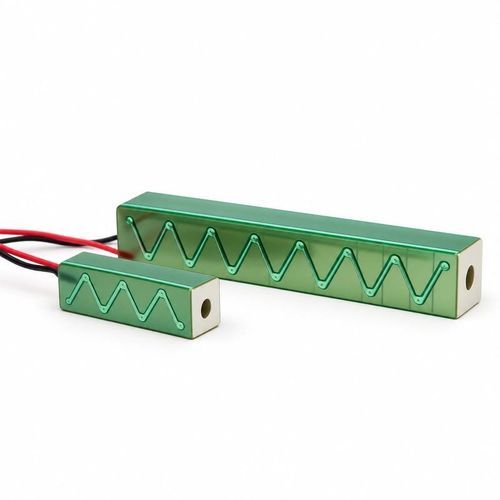

BBPXMS-PHは中心穴を持つ角型多層圧電スタックアクチュエータです。多層セラミックチップを軸方向に積層し、エポキシで接着することで軸方向の微小変位を発生させ、精密位置決めや動的駆動に適しています。

構造とオプション

• 側面絶縁はセラミックで、Kapton®テープでラップされています。標準リード線長は約75 mmです。
• 端部キャップは平面形状または半球形状が選択可能で、接触形状に合わせられます。
• 寸法、駆動電圧、表面コーティングは用途に応じてカスタマイズ可能です。

仕様（利用可能）
150 V | 5.0 × 5.0 × 9.0 mm；Ø2 mm穴 | 0.56 µF | 140 kHz | 7.0 µm | 114 N
150 V | 5.0 × 5.0 × 25.0 mm；Ø2 mm穴 | 1.3 µF | 52 kHz | 20.0 µm | 40.0 N
150 V | 5.0 × 5.0 × 50.0 mm；Ø2 mm穴 | 2.7 µF | 26 kHz | 40.0 µm | 20.0 N
150 V | 7.0 × 7.0 × 45.0 mm；Ø3 mm穴 | 5.5 µF | 30 kHz | 40.0 µm | 40.0 N

使用と選定

• 各行は一つの構成を示します。駆動電圧、変位、周波数、力を総合して選定してください。
• 実際の変位は駆動電圧、プリロード、取り付け条件に依存します。組立時は衝撃・曲げ・集中荷重を避けてください。
• 真空や特殊環境で使用する場合は、リード線、接着、封止の適合性を確認してください。
• 荷重は軸方向にのみ加え、偏心荷重やせん断力を避けてください。端部キャップは接触配置に合わせて選択してください。

技術仕様

• 型番: BBPXMS-PH
• 製品種別: 中心穴付き角型多層圧電スタックアクチュエータ
• スタック構造: 多層セラミックチップを軸方向に積層しエポキシで接着
• 側面絶縁: セラミック側面絶縁とKapton®テープラッピング
• 標準リード長: 約75 mm
• 端部キャップ: 平面または半球形の選択肢
• カスタマイズ: 寸法、駆動電圧、表面コーティングを設定可能
• 静電容量許容差: ±15%
• 定格変位許容差: ±15%
• 構成A: 150 V — 5.0 × 5.0 × 9.0 mm；Ø2 mm穴；0.56 µF；140 kHz；7.0 µm；114 N
• 構成B: 150 V — 5.0 × 5.0 × 25.0 mm；Ø2 mm穴；1.3 µF；52 kHz；20.0 µm；40.0 N
• 構成C: 150 V — 5.0 × 5.0 × 50.0 mm；Ø2 mm穴；2.7 µF；26 kHz；40.0 µm；20.0 N
• 構成D: 150 V — 7.0 × 7.0 × 45.0 mm；Ø3 mm穴；5.5 µF；30 kHz；40.0 µm；40.0 N
• 選定ガイド: 選定時は寸法、駆動電圧、必要な変位、荷重、動作周波数、取り付け方法、使用環境を明示してください。
