リニア圧電アクチュエータ BBPXST-PH

101 V...300 V多層

製品概要

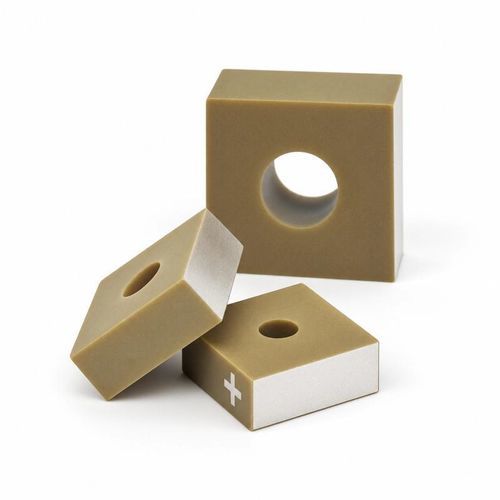

BBPXST-PHは、交互に配置されたセラミック層と内部電極を用いる多層圧電アクチュエータで、印加された駆動電圧により軸方向の微小変位を発生します。中央に貫通孔を持つスクエア形状で機械的な組み込みに適しています。

構造とオプション

• 側面の終端電極が内部電極を接続し、残る面はセラミック絶縁されています。
• 側面の十字印が正極を示します。
• 寸法および駆動電圧は用途に合わせてカスタマイズ可能です。

提供仕様
150 V | 5.0 × 5.0 × 2.0 mm; Ø2 mm 穴 | 160 nF | 610 kHz | 1.8 µm | 800 N
150 V | 5.0 × 5.0 × 3.0 mm; Ø2 mm 穴 | 180 nF | 580 kHz | 3.0 µm | 800 N
150 V | 7.0 × 7.0 × 2.0 mm; Ø2 mm 穴 | 320 nF | 530 kHz | 2.0 µm | 1600 N
150 V | 7.0 × 7.0 × 3.0 mm; Ø3 mm 穴 | 440 nF | 430 kHz | 3.0 µm | 1600 N

使用と選定

• 各行は一つの構成を示します。駆動電圧、定格変位、動作周波数および必要な出力力を併せて選定してください。
• 実際の変位は駆動電圧、荷重、取り付け条件に依存します。組立時は衝撃、曲げ、応力の集中を避けてください。
• 真空や特殊環境で使用する場合は、リード線、接着、封止材の適合性を確認してください。

仕様 / 技術仕様

• Model: BBPXST-PH
• 構造: 交互の層と内部電極を持つ多層セラミック；側面終端電極；残る面はセラミック絶縁
• 極性: 側面の十字印が正極を示す
• カスタマイズ: 寸法および駆動電圧のカスタマイズが可能
• 構成 (駆動電圧 / 寸法; 穴 / 静電容量 / 周波数 / 定格変位 / 最大発生力):
• 150 V / 5.0 × 5.0 × 2.0 mm; Ø2 mm / 160 nF / 610 kHz / 1.8 µm / 800 N
• 150 V / 5.0 × 5.0 × 3.0 mm; Ø2 mm / 180 nF / 580 kHz / 3.0 µm / 800 N
• 150 V / 7.0 × 7.0 × 2.0 mm; Ø2 mm / 320 nF / 530 kHz / 2.0 µm / 1600 N
• 150 V / 7.0 × 7.0 × 3.0 mm; Ø3 mm / 440 nF / 430 kHz / 3.0 µm / 1600 N
