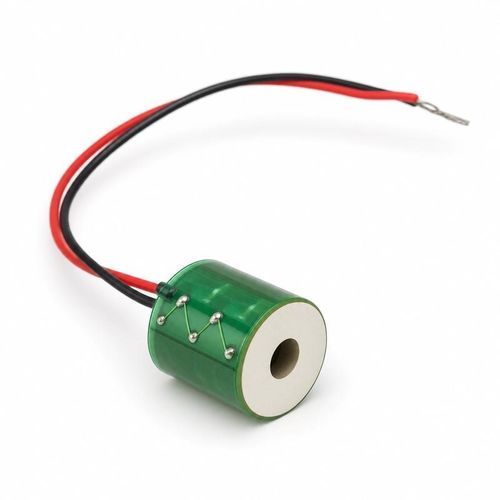

リニア圧電アクチュエータ BBPXMS-RG

101 V...300 V多層セラミック製

製品概要
BBPXMS-RGは、多層セラミックチップを軸方向に積層し、エポキシで接着することで軸方向の微小変位を発生させます。

構造とオプション

• 側面はセラミック絶縁、Kapton®テープでの巻回；標準リードは約75 mmの長さです。
• セラミック製のエンドキャップは平形または半球形から選択可能です。
• 寸法、駆動電圧、表面コーティングのカスタマイズが可能です。

利用可能な仕様

• 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — 定格変位 9.5 µm — 最大発生力 930 N
• 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — 定格変位 9.0 µm — 最大発生力 1800 N
• 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — 定格変位 15 µm — 最大発生力 4520 N

使用および選定

• 各行は1つの構成を示します。電圧、変位、周波数、力を併せて選定してください。
• 実際の変位は駆動電圧、荷重、取り付けに依存します。組み立て時には衝撃、曲げ、局所的な応力を避けてください。
• 真空や特殊環境で使用する場合は、リード線、接着、封止の適合性を確認してください。
• 荷重は軸方向に印加し、偏心荷重やせん断力を避けてください。エンドキャップは接触配置に合わせて選んでください。

仕様 / 技術仕様

• Model: BBPXMS-RG
• 構造: 多層セラミックチップを軸方向に積層し、エポキシで接着
• 絶縁/巻回: 側面セラミック絶縁；Kapton®テープ巻回
• 標準リード長: 約75 mm
• エンドキャップオプション: 平型または半球型のセラミックエンドキャップ
• カスタマイズ: 寸法、駆動電圧、表面コーティングのカスタマイズ可能
• 利用可能な構成:
• 150 V — 6.0 × 2.5 × 13.0 mm — 725 nF — 100 kHz — 定格変位 9.5 µm — 最大発生力 930 N
• 150 V — 8.3 × 3.0 × 9.0 mm — 2000 nF — 127 kHz — 定格変位 9.0 µm — 最大発生力 1800 N
• 150 V — 15.0 × 9.0 × 13.5 mm — 8400 nF — 70 kHz — 定格変位 15 µm — 最大発生力 4520 N
• 選定メモ: 注文時に寸法、駆動電圧、目標変位、荷重、動作周波数、取り付け方法および使用環境を明記してください
