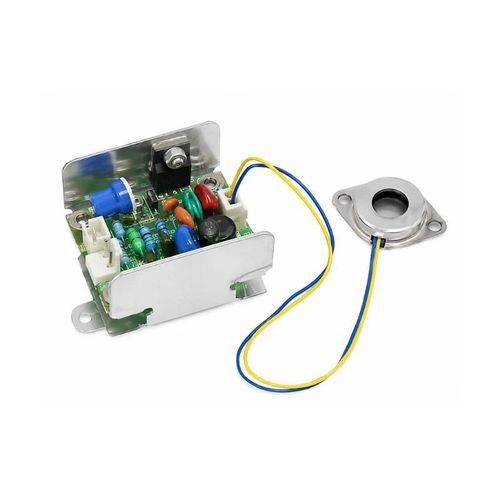

浸水可能超音波トランスデューサー BBAT-Q50D2

高周波

製品概要
BBAT-Q50D2は、対応ドライバPCBを付属する超音波霧化トランスデューサーです。2.4～2.6 MHzで動作し、定格5 W、12 V DC入力にて霧量>50 mL/h、液滴径2～3 µmを生成します。ネブライザ、加湿器、産業用霧化システムへの組込み向けに設計されており、周波数・出力・電圧の各種オプションがOEM設計に対応します。

主要仕様
型番：BBAT-Q50D2
霧量：>50 mL/h
液滴径：2–3 µm
動作周波数：2.4–2.6 MHz
定格出力：5 W
入力電圧：12 V DC
参照寿命：15000 h
動作水位：18–28 mm
液温範囲：0–50 °C
試験液：純水
重量：0.08 kg

製品特徴

• 対応ドライバPCB付属によりプラグ＆プレイでの組込みが容易
• 微細な液滴生成（構成により1–5 µm）
• 5–48 Vの低電圧DC入力オプションおよび2–30 Wの定格出力オプション
• 飲料水向け、腐食性液体向け、耐食性強化などのコーティング選択肢
• OEM取り付けに適したトランスデューサーおよびPCBの寸法バリエーション
• 出力調整および低液位保護設計に対応

利用可能な構成
BBAT-Q380D4 — 1.7 MHz、48 V DC、30 W、液滴 4–5 µm、霧量 >380 mL/h、寿命 3000 h、水位 30–40 mm
BBAT-Q300D4 — 1.7 MHz、48 V DC、23 W、液滴 4–5 µm、霧量 >300 mL/h、寿命 10000 h、水位 30–40 mm
BBAT-Q250D4 — 1.7 MHz、36 V DC、22 W、液滴 4–5 µm、霧量 >250 mL/h、寿命 10000 h、水位 30–40 mm
BBAT-Q180D3 — 2.4–2.5 MHz、24 V DC、15 W、液滴 3 µm、霧量 >180 mL/h、寿命 10000 h、水位 25–35 mm
BBAT-Q250D3 — 2.0 MHz、36 V DC、18 W、液滴 3 µm、霧量 >250 mL/h、寿命 10000 h、水位 25–35 mm
BBAT-Q150D2 — 2.4–2.6 MHz、24 V DC、12 W、液滴 2–3 µm、霧量 >150 mL/h、寿命 10000 h、水位 25–35 mm
BBAT-Q70D2 — 2.4–2.6 MHz、12 V DC、7 W、液滴 2–3 µm、霧量 >70 mL/h、寿命 10000 h、水位 18–28 mm
BBAT-Q50D2 — 2.4–2.6 MHz、12 V DC、5 W、液滴 2–3 µm、霧量 >50 mL/h、寿命 15000 h、水位 18–28 mm
BBAT-Q30D2 — 2.4–2.6 MHz、12 V DC、3 W、液滴 2–3 µm、霧量 >30 mL/h、寿命 20000 h、水位 18–28 mm
BBAT-Q40D1 — 3.0 MHz、12 V DC、5 W、液滴 1–2 µm、霧量 >40 mL/h、寿命 15000 h、水位 18–28 mm
BBAT-Q25D1 — 3.0 MHz、12 V DC、3 W、液滴 1–2 µm、霧量 >25 mL/h、寿命 20000 h、水位 18–28 mm
BBAT-Q5D1 — 3.0 MHz、5 V DC、2 W、液滴 1–2 µm、霧量 >5 mL/h、寿命 20000 h、水位 18–28 mm

寸法
霧化トランスデューサー
Φ1: 19 mm
Φ2: 12 mm
H1: 8.7 mm
H2: 2.7 mm
L1: 34 mm
L2: 26 mm
リード長 L3: 200 mm
幅 W: 23.5 mm

ドライバPCB
高さ H3: 32 mm
長さ L4: 60 mm
取付け距離 L5: 53 mm
取付け距離 L6: 45 mm
幅 W1: 36 mm

コーティングオプション
ニッケルコーティング — 飲料水や類似特性の液体に適合
チタン合金コーティング — 耐食性を強化した選択肢
耐食コーティング — 腐食性または強酸性の液体用。pH < 5 の場合は互換性評価後に選択推奨

典型的な用途

• 超音波ネブライザ
• 加湿器および環境制御装置
• 霧・エアロゾル生成装置
• OEM用霧化モジュールの組込み
• 産業用霧化システム

設置および運転要件

• ドライバPCBのヒートシンクに強制空冷を適用すること
• 電源投入前にトランスデューサーをドライバPCBに接続すること
• 運転中はアクティブ面を液体に接触させること；空焼き禁止
• 低液位時の自動遮断にはフロートスイッチを使用すること
• コーティング損傷の原因となる電解を避けるため電極式液位制御を使用しないこと
• トランスデューサー表面と液体間に電位差が生じないようにすること
• 出力調整用に5.1 kΩ可変抵抗をPCBのVR端子に接続（短絡＝最大出力；開放＝ゼロ）
• トランスデューサー表面のミネラル堆積（Ca、Na、Mg、Si等）を定期的に除去すること

性能に関する注意
実際の霧量と寿命は、入力電力、動作周波数、液体の性状と温度、水位およびシステム設計に依存します。参照寿命は連続運転時に霧量が初期値の60%まで低下するまでの累積稼働時間を指します。

技術仕様

• 型番：BBAT-Q50D2
• 霧量：>50 mL/h
• 液滴径：2–3 µm
• 周波数：2.4–2.6 MHz
• 定格出力：5 W
• 入力電圧：12 V DC
• 参照寿命：15000 h
• 動作水位：18–28 mm
• 液温範囲：0–50 °C
• 試験液：純水
• 重量：0.08 kg
• トランスデューサー寸法：Φ1 19 mm; Φ2 12 mm; H1 8.7 mm; H2 2.7 mm; L1 34 mm; L2 26 mm; リード長 200 mm; 幅 23.5 mm
• ドライバPCB寸法：高さ 32 mm; 長さ 60 mm; 取付距離 53 mm と 45 mm; 幅 36 mm
