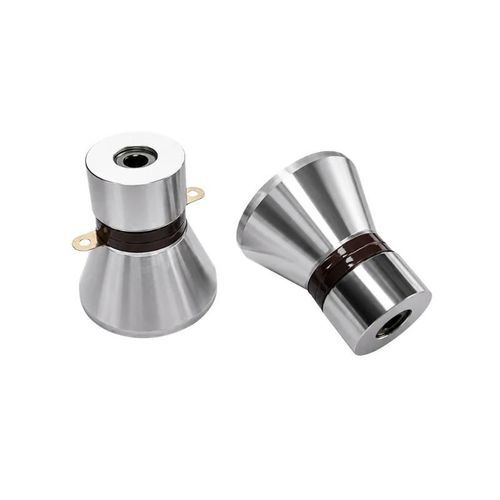

プレート式超音波トランスデューサー BBCL-40KP100

圧電音響浸水可能

製品概要
BBCL-40KP100は、産業用超音波洗浄システム向けの圧電式超音波トランスデューサーです。定格周波数40 kHz、定格出力100 Wで、超音波発生器からの高周波電力を機械的振動に変換します。洗浄液中で発生するキャビテーション、音響流および放射圧により汚れが剥がれ、洗浄効率が向上します。製品ファミリは20、25、28、40、54、80 kHzの定格周波数と35〜120 Wの出力範囲をカバーします。

主な仕様
項目 | 値
型番 | BBCL-40KP100
定格周波数 | 40 kHz
共振周波数 | 40 ± 0.5 kHz
静電容量 | 7800 pF ±10%
共振インピーダンス | ≤25 Ω
定格出力 | 100 W
放射面直径 | 52 mm
高さ | 48 mm

製品特徴

• 産業用超音波洗浄機向けに設計
• 圧電セラミックによるトランスダクション構造
• 超音波発生器との互換性（周波数の整合が必要）
• 複数の周波数・出力構成をラインナップ
• 洗浄槽やモジュールへの組み込みに対応する各種放射面径・高さ
• 洗浄槽および自動化洗浄モジュールへの統合に適合

利用可能な構成
型番 | 共振周波数 | 静電容量 | 共振インピーダンス | 定格出力 | 放射面直径 | 高さ
BBCL-20KP120 | 20 ± 0.5 kHz | 9000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 46 mm
BBCL-20KP100 | 20 ± 0.5 kHz | 5000 pF ±10% | ≤25 Ω | 100 W | 68 mm | 94 mm
BBCL-25KP60 | 25 ± 0.5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 80 mm
BBCL-28KP120 | 28 ± 0.5 kHz | 7000 pF ±10% | ≤25 Ω | 120 W | 68 mm | 66 mm
BBCL-28KP100 | 28 ± 0.5 kHz | 5000 または 7800 pF ±10% | ≤25 Ω | 100 W | 68 mm | 66 mm
BBCL-28KP60 | 28 ± 0.5 kHz | 3500 または 4800 pF ±10% | ≤25 Ω | 60 W | 59 mm | 68 mm
BBCL-28KP50 | 28 ± 0.5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 82 mm
BBCL-40KP100 | 40 ± 0.5 kHz | 7800 pF ±10% | ≤25 Ω | 100 W | 52 mm | 48 mm
BBCL-40KP60 | 40 ± 0.5 kHz | 3500 または 4800 pF ±10% | ≤25 Ω | 60 W | 45 mm | 50 mm
BBCL-40KP50 | 40 ± 0.5 kHz | 4000 pF ±10% | ≤25 Ω | 50 W | 45 mm | 55 mm
BBCL-54KP35 | 54 ± 0.5 kHz | 3200 pF ±10% | ≤25 Ω | 35 W | 38 mm | 36 mm
BBCL-80KP60 | 80 ± 0.5 kHz | 4800 pF ±10% | ≤25 Ω | 60 W | 40 mm | 60 mm

主な用途

• 産業部品やアセンブリの超音波洗浄
• 金属部品、ファスナー、金物の洗浄
• 電子部品や精密部品の洗浄
• 超音波洗浄槽やモジュールへの組み込み
• 生産ライン向け自動洗浄装置への適用

選定上の注意
トランスデューサーの周波数が発生器に適合していることを確認してください。洗浄対象の特性、槽の寸法、必要な音響出力、トランスデューサーの数と配置、取り付け方法および設置スペースを確認した上で最終構成を選定してください。

仕様/技術データ

• 型番: BBCL-40KP100
• 定格周波数: 40 kHz
• 共振周波数: 40 ± 0.5 kHz
• 静電容量: 7800 pF ±10%
• 共振インピーダンス: ≤25 Ω
• 定格出力: 100 W
• 放射面直径: 52 mm
• 高さ: 48 mm
• 製品ファミリ周波数: 20, 25, 28, 40, 54, 80 kHz
• ファミリの定格出力範囲: 35〜120 W
