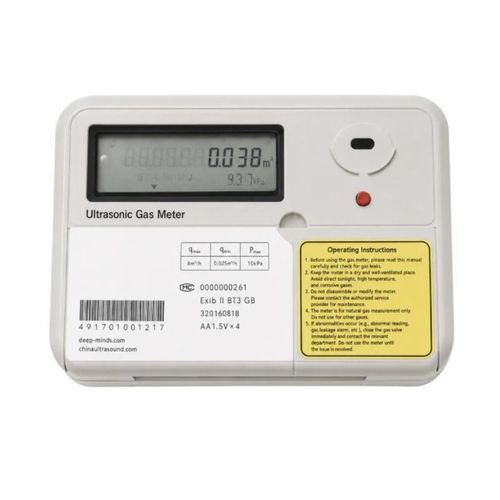

デジタルガスメーター BBUGM-S

超音波IoT

製品概要
BBUGM-Sは、閉管路内でのトランジットタイム方式（走時差）を用いるスマート超音波ガスメーターです。瞬時流量と累積体積を表示します。完全電子式の測定構造により機械的摩耗がなく、バルブ制御、データ記録、無線通信を統合しています。

用途と対応ガス
G1.6、G2.5、G4の各バージョンを用意し、家庭用および商業用の天然ガス、LPG、空気、窒素およびその他不活性ガスの計測に適します。通信はLoRaまたはNB‑IoTを選択可能。ガス警報連動用のパッシブスイッチ入力を装備しています。水素、酸素、アセチレン、硫化水素、毒性または腐食性ガスには使用できません。

主な特長

• 閉管路でのトランジットタイム超音波測定
• モデル：G1.6、G2.5、G4
• 精度クラス1.5（低流量域で±3%、qt〜qmaxで±1.5%）
• バルブ制御統合、プリペイド／段階料金表示
• オプションのLoRaまたはNB‑IoT無線通信
• ガス漏れ警報連動（パッシブスイッチ入力）
• 内蔵診断および異常イベント記録
• 計測電源は3.6V ERリチウム電池（設計寿命10年）、外部9VDC入力オプションあり
• 防爆等級：Ex ib IIB T3 Gb、保護等級：IP65

流量仕様（表）
バージョン | 定常流量 | 流量範囲
G1.6 | 1.6 m³/h | 0.016〜2.5 m³/h
G2.5 | 2.5 m³/h | 0.025〜4 m³/h
G4 | 4 m³/h | 0.04〜6 m³/h

技術仕様（表）
項目 | 仕様
測定ガス | 天然ガス、LPG、空気、窒素およびその他不活性ガス
精度クラス | クラス1.5
表示誤差、qmin ≤ q < qt | ±3%
表示誤差、qt ≤ q ≤ qmax | ±1.5%
最大使用圧力 | 10 kPa
動作温度 | -20〜+50 °C
保管温度 | -25〜+55 °C
表示情報 | 瞬時流量、累積体積、電池残量、バルブ状態、残高、購入金額、単価、累積消費量
計測用電池 | 3.6 V ERリチウム（設計寿命10年）
通信／バルブ用電池 | 単3形（AA）1.5 V ×4本
外部電源 | 9 VDC入力オプション
無線通信 | LoRaまたはNB‑IoT
その他インターフェース | パルス出力、赤外通信（CJ/T 188 1200 bps）、ガス警報入力
パルス相当 | 10 L/P
保護等級 | IP65
防爆等級 | Ex ib IIB T3 Gb

計測可能ガスと使用制限
計測可能：天然ガス、LPG、空気、窒素およびその他不活性ガス。制限：水素、酸素、アセチレン、硫化水素、毒性・腐食性ガスには使用不可。

典型的な用途

• 家庭向け天然ガス計量
• 商業用ガス計量
• LPG消費量の計測
• プリペイド型ガス管理
• 遠隔検針およびバルブ遠隔制御
• ガス漏れ警報連動

仕様概要

• モデル：G1.6、G2.5、G4
• 測定原理：閉管路でのトランジットタイム超音波
• 精度：クラス1.5（低流量域±3%、qt〜qmax±1.5%）
• 最大使用圧力：10 kPa
• 動作温度：-20〜+50 °C、保管：-25〜+55 °C
• 表示：瞬時流量、累積体積、電池/バルブ状態、残高・料金情報
• 電池：計測用 — 3.6 V ERリチウム（設計寿命10年）；通信/バルブ用 — 単3形×4
• 外部電源：9 VDC入力オプション
• 無線：LoRaまたはNB‑IoT；インターフェース：パルス、赤外線（CJ/T 188）、ガス警報入力
• パルス相当：10 L/P；保護：IP65；防爆：Ex ib IIB T3 Gb
