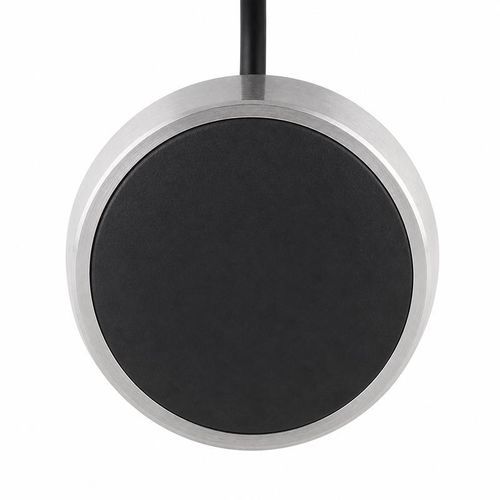

ドップラー電流トランスデューサー BBUA-ADCP

モニタリング

概要
BBUA-ADCPシリーズは、河川・海洋の流速プロファイリング、航路流速計測、流域モニタリング、海中流れ場研究向けのドップラー流速トランスデューサです。500 kHz、1 MHz、2 MHz、3 MHzの4つの中心周波数を用意しており、各周波数ごとにビーム角、電気的整合、温度範囲、耐圧、ハウジング材料が潜水用途に適した構成になっています。

周波数と動作構成
中心周波数 — 半値ビーム角 — 最低インピーダンス — 1 kHzでの容量 — ピーク許容電圧 — 動作温度 — 耐圧 — 外装材料 — 保護等級
500 kHz ±5% — 5.8° ±10% — 100 Ω ±20% — 1,500 pF ±20% — <600 Vpp — -20〜+60°C — ≤1 MPa — ステンレス＋プラスチック — IP68
1 MHz ±5% — 2.4° ±10% — 15 Ω ±20% — 4,000 pF ±20% — <300 Vpp — -40〜+80°C — ≤1 MPa — SUS304＋PI — IP68
2 MHz ±5% — 2° ±10% — 3.5 Ω ±20% — 5,600 pF ±20% — <150 Vpp — -40〜+80°C — ≤1 MPa — SUS304＋PI — IP68
3 MHz ±5% — 2.9° ±10% — 10 Ω ±20% — 1,000 pF ±20% — <95 Vpp — -20〜+60°C — ≤1 MPa — SUS304＋プラスチック — IP68

確認済み到達距離と帯域幅データ
周波数 — 確認特性
1 MHz — 参照到達距離 0.05〜3 m; 帯域幅 ±20%（-3 dB）
2 MHz — 参照到達距離 0.03〜2 m

用途と選定

• 河川・海洋の流速プロファイリング
• 航路（チャネル）流速測定
• 水文モニタリング
• 海中流れ場研究

特性 / 技術仕様

• シリーズ: BBUA-ADCP
• 中心周波数（選択可）: 500 kHz、1 MHz、2 MHz、3 MHz
• ビーム角（半値）: 500 kHz: 5.8° ±10%; 1 MHz: 2.4° ±10%; 2 MHz: 2° ±10%; 3 MHz: 2.9° ±10%
• 最低インピーダンス: 500 kHz: 100 Ω ±20%; 1 MHz: 15 Ω ±20%; 2 MHz: 3.5 Ω ±20%; 3 MHz: 10 Ω ±20%
• 1 kHzでの容量: 500 kHz: 1,500 pF ±20%; 1 MHz: 4,000 pF ±20%; 2 MHz: 5,600 pF ±20%; 3 MHz: 1,000 pF ±20%
• ピーク許容電圧 (Vpp): 500 kHz: <600; 1 MHz: <300; 2 MHz: <150; 3 MHz: <95
• 動作温度範囲: 500 kHz & 3 MHz: -20〜+60°C; 1 MHz & 2 MHz: -40〜+80°C
• 耐圧: ≤1 MPa（全構成共通）
• 外装材料: ステンレス（304）、プラスチック、PI（周波数により異なる）
• 保護等級: IP68
• 想定用途: 河川／海洋プロファイリング、チャネル速度計測、水文学、海中流れ場研究
