プレート式超音波トランスデューサー BBUAF

浸水可能高周波

製品概要
BBUAF は、船舶および洋上設備向けの超音波式防汚（アンチファウリング）システムです。4 チャネル制御モジュール、超音波トランスデューサ（フラット／パイプ取付）、接続ケーブル、接着式固定リングまたはパイプ用アダプタ、取り付けアクセサリで構成されます。19.5–60 kHz の適応パルス振動を船体や配管を介して伝達し、藻類やフジツボ等の初期付着を抑制することを目的としています。予防的な連続運転向けに設計されており、清掃済みの表面に取り付けてください。

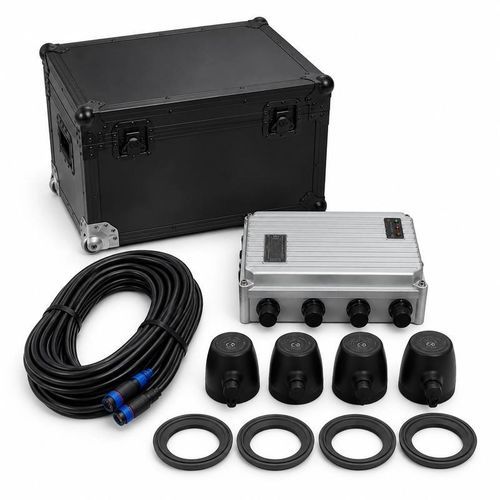

システム構成品

• 4 チャネル インテリジェント制御モジュール
• フラット取付およびパイプ取付の超音波トランスデューサ
• 標準接続ケーブル 5 m（延長可）
• フラット固定リングおよびパイプ用アダプタブラケット
• 取付用接着剤および取り付けアクセサリ
• 電源保護部品

主な特長

• 適応型パルス動作：19.5–60 kHz
• 4 チャネル制御モジュール、定格 200 W
• トランスデューサ当たり平均約 50 W
• 参考カバー 1 個あたり最大 20 m²（取付条件による）
• 制御モジュール IP65、トランスデューサ IP68
• AC 100–240 V または DC 12–24 V（適応モジュール使用時）
• フラット接着・パイプアダプタ取付の両対応（非貫通式）
• 24 時間連続の予防運転
• ケーブル延長最大 80 m

技術仕様

• 用途：船体、海水配管、シーチェスト、フィルタおよびその他の水中構造物の海洋付着抑制
• 制御チャネル数：4
• 動作周波数：19.5–60 kHz（適応パルス）
• 制御モジュール定格出力：200 W
• トランスデューサ平均出力：約 50 W
• トランスデューサ当たり参考カバー：≤20 m²（基板・取付に依存）
• 制御モジュール保護等級：IP65
• トランスデューサ保護等級：IP68
• 動作電圧：AC 100–240 V；DC 12–24 V（適応モジュール使用時）
• 制御モジュール寸法：約 304 × 218 × 105 mm
• 制御モジュール質量：約 4.2 kg
• 標準ケーブル長：5 m（最大 80 m）
• 使用温度範囲：-20°C ～ +60°C
• 対応基材：ガラス繊維（FRP）、アルミニウム、鋼
• 標準保証：1 年（消耗品および人的損傷は除く）

トランスデューサ／取付オプション

• フラット取付トランスデューサ — 寸法：Φ115 × 88 mm（固定リング含む）；取付方法：接着固定リング；典型設置箇所：平坦な船体面、シーチェスト、その他平坦箇所
• パイプ取付トランスデューサ — 寸法：130 × 80 × 106 mm（アダプタブラケット含む）；取付方法：管径別アダプタブラケット；典型設置箇所：海水配管、フィルタ、冷却水配管

動作原理
制御モジュールが生成するパルス駆動信号をトランスデューサが機械的振動に変換し、船体や配管を介して水中表面へ伝播させます。この継続的な微小振動により付着初期の条件を乱し、清掃間隔の延長に寄与します。本システムは予防的用途向けであり、既に重度の付着がある表面は事前に清掃してください。有効範囲は基材、構造厚さ、取付位置、障害物および設置数に左右されます。

典型的な用途

• 商船、漁船、ヨット、作業船
• シーチェストおよび海水取り入れ口
• 海水冷却配管およびフィルタ
• プロペラ周辺の水中構造物
• 洋上風力・海洋工学プラットフォーム
• 深海養殖ケージおよび関連海水設備
• その他、海洋生物付着に曝される水中設備

取付要件

• 取付前に油、さび、塗膜、既存の付着物を除去し清浄な基材を確保する
• フラットトランスデューサは接着リングで固定；パイプ用は管径に合わせたアダプタを選定する
• 制御モジュールは機械室または機器室の乾燥箇所に設置する
• ケーブルは他の重要配線から最低 20 cm 離して配線し、耐火性の蛇腹管で保護する
• トランスデューサは舵軸受や接舷材など大型障害物から最低 30 cm 離す
• エコーサウンダや魚群探知機などの音響機器とは分離して干渉を低減する
• 燃料タンクや淡水タンクの外壁およびその周囲 50 cm 以内での取付は避ける

保守推奨

• 制御モジュールの表示とケーブル接続を毎月点検する
• トランスデューサの固定状態、シール、ヒューズを半年ごとに点検する
• 船体の年次整備時にトランスデューサ表面と取付箇所を点検する
• 防汚性能は塗装状態、稼働海域、現地の付着圧力とともに評価する

選定に必要な情報

• 艦種または洋上設備の種類
• 船体および配管の材料
• 保護対象エリアと推定面積
• 海水配管の外径および取付位置
• 利用可能な電源と電圧
• 制御モジュールから各トランスデューサまでのケーブル距離
• 既存のエコーサウンダ、魚群探知機等の位置
• 予定取付箇所の構造図または写真

モデル / シリーズ

• モデル/シリーズ：BBUAF
• 制御チャネル：4
• 動作周波数：19.5–60 kHz（適応）
• 制御モジュール定格出力：200 W
• トランスデューサ平均出力：約 50 W
• 参考カバー：≤20 m²/トランスデューサ（取付依存）
• 保護等級：モジュール IP65、トランスデューサ IP68
• 動作電圧：AC 100–240 V または DC 12–24 V（適応モジュール使用時）
