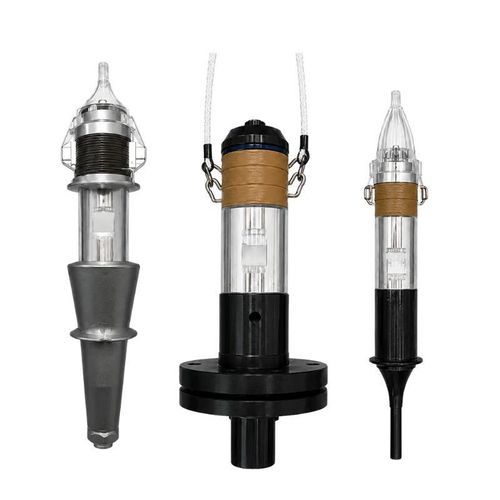

円筒形超音波トランスデューサー BBWD-20KP2000

圧電圧電高周波

製品概要
BBWD-20KP2000は産業用超音波溶着装置向けの圧電トランスデューサです。定格周波数20 kHz、定格出力2000 Wで、超音波発振器が供給する高周波電力を機械的振動に変換します。ブースターおよびソノトロード（sonotrode）がその振動を溶着箇所に伝達します。

製品ライン
ラインナップは15、18、20、28、35 kHzの公称周波数と、300～2600 Wの定格出力を含みます。選定は発振器の周波数、必要出力、設置スペースに基づいて行ってください。

主な仕様
項目 | 値
モデル | BBWD-20KP2000
公称周波数 | 20 kHz
共振周波数 | 19.8 ± 0.3 kHz
静電容量 | 17000–18000 pF
共振インピーダンス | ≤10 Ω
定格出力 | 2000 W
直径 | 50 mm
高さ | 112 mm

製品の特徴

• 産業用超音波溶着装置向けに設計
• ボルト締め式の圧電構造
• 超音波発振器、ブースター、ソノトロードと互換
• 複数の周波数・出力構成を選択可能
• 機器への組み込みに対応する複数の直径・高さ

利用可能な構成
モデル | 共振周波数 | 静電容量 | 共振インピーダンス | 定格出力 | 直径 | 高さ
BBWD-15KP2600 | 14.8 ± 0.3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14.8 ± 0.3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17.8 ± 0.3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19.8 ± 0.3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19.8 ± 0.3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19.8 ± 0.3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19.8 ± 0.3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27.8 ± 0.3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27.8 ± 0.3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34.8 ± 0.3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

典型的な用途

• プラスチック部品の超音波溶着
• 不織布や合成素材の溶着
• 包装、シール、産業組立工程
• 超音波切断および関連の加工機器
• 自動化された超音波溶着システム

選定時の注意点
トランスデューサの公称周波数は超音波発振器、ブースター、ソノトロードと一致させる必要があります。最終構成を選定する前に、必要な出力、設置スペース、負荷条件、処理材料を確認してください。

技術仕様

• モデル: BBWD-20KP2000
• 公称周波数: 20 kHz
• 共振周波数: 19.8 ± 0.3 kHz
• 静電容量: 17000–18000 pF
• 共振インピーダンス: ≤10 Ω
• 定格出力: 2000 W
• 直径: 50 mm
• 高さ: 112 mm
• 構造: ボルト締め式圧電トランスデューサ
• 互換性: 超音波発振器、ブースター、ソノトロードと動作
• 利用可能な周波数オプション: 15、18、20、28、35 kHz
• 利用可能な出力範囲: 300–2600 W
