タイプ2避雷器 DG ME DC Y 1000 FM

電気設備用遠隔操作信号連続供給用

概要
浮動型の遠隔信号接点を備えた直流用モジュール式サージアレスタです。

主な特長

• ベース部とプラグイン保護モジュールからなる汎用の組合せアレスタ／サージアレスタ
• 直流回路での使用に特化して開発された機器コンセプト
• 直流スイッチングアークによる火災損傷を防ぐ強力な直流切断装置（DCD）
• 定められた用途では追加のバックアップヒューズなしでの使用が可能
• 検査窓の緑／赤インジケータで動作状態／故障を表示
• モジュール解除ボタン付きのモジュールロック機構により工具不要で保護モジュールの交換が可能
• 浮動リモート信号接点（切替接点）
• モジュール式プラグイン設計、幅6 DINモジュール

製品詳細 / 入札仕様
サージ保護装置 Type 2, DG M DC ACI 1250 FM

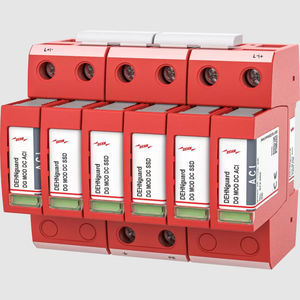

直流用モジュール式プラグインサージアレスタ、幅6 DINモジュール
機械的な動作／故障表示
EN / IEC 61643-41 相当のType 2アレスタ
スイッチ／スパークギャップ組合せで構成
最大1,250 V DCまでのDC充電機器での使用に特化
最大連続使用電圧 (+ --> -): 1250 V DC
定格放電電流 (8/20 µs): 10 kA
浮動リモート信号接点（切替接点）を装備
EN 60068による振動・衝撃試験済み
IEC 61851-23に適合

技術仕様（表）
SPD分類（EN IEC 61643-41に準拠）: Type 2
定格放電電流 (8/20 µs) (In): 10 kA
最大定格インパルス放電電流 (8/20 µs) (Imax): 20 kA
最大短絡耐量 (ISCCR): 5 kA
リモート信号接点の種類: 切替接点

用途 / 機能説明
低圧消費者設備を過電圧から保護するための、ベース部とプラグイン保護モジュールからなる汎用の組合せアレスタです。
装置コンセプトおよびDCDスイッチング装置は直流回路での安全な動作と、最大1,250 V DCまでのDC充電機器での使用を想定して設計されています。
機械的な動作／故障表示と工具不要で行える保護モジュールの交換機能を備えます。

技術仕様

• Brand: DEHN
• 型式 / モデル: DEHNguard M DC ACI 1250 FM
• 部品番号: 972150
• GTIN (EAN): 4013364530850
• 最大連続使用電圧: 1250 V DC
• 定格放電電流 (8/20 µs): 10 kA
• 最大定格インパルス放電電流 (8/20 µs): 20 kA
• 最大短絡耐量 (ISCCR): 5 kA
• リモート信号: 浮動切替接点
• 幅: 6 DINモジュール（モジュール式、プラグイン）
• 規格 / 試験: EN / IEC 61643-41 (Type 2), EN 60068 (振動/衝撃), IEC 61851-23
• 梱包単位: 1 ST
