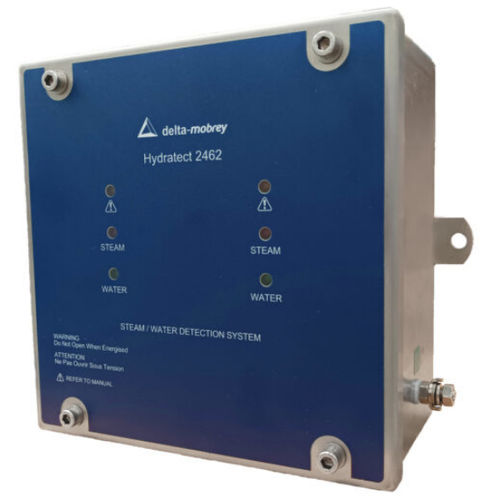

パワー監視システム Hydratect 2462

レベル導電性タービン用

導電率プローブ 蒸気と水の検出 従来の水位スイッチに代わる、蒸気発生装置用の電子式水位計です。ハイドレートクトは、水や蒸気の検出がプラントの安全で効率的な運転に不可欠な場合、様々な場面で使用することができます。Hydratect 2462コントロールユニットは、2つの電極の信号処理を行います。各チャンネルは、関連する電極の状態を監視します。コントロールユニットと各電極の間には4本の導線が使用されており、蒸気、水、短絡、開回路を区別することができます。緑色のLEDは水、赤色のLEDは蒸気、琥珀色のLEDは故障の状態を表します。各チャンネルには、水または蒸気を示すステータスリレーと、故障状態で非通電になる故障リレーがあります。2つのチャンネルは完全に独立しており、電源、信号処理、故障検出が別々になっています。リレー出力は、「1 out of 2」または「2 out of 2」トリップ方式で外部配線が可能です。 Hydratect 2462システムは、配管に溶接されたインサートに取り付けられた電極で構成されています。また、マニホールドは、インサートがすでに設置された状態で図面に供給されます。電極はカバーで保護されています。軍用仕様の高温ケーブルが、各電極とHydratectコントロールユニットをつないでいます。 TWIP（タービン水誘導保護）を確保するための典型的な用途は、ドレンポット（凝縮水用ポット）内の凝縮水レベル検出です。 Hydratectは、ASME TDP-1「発電用蒸気タービンの水損防止」に適合するように使用することができます。化石燃料の発電所
