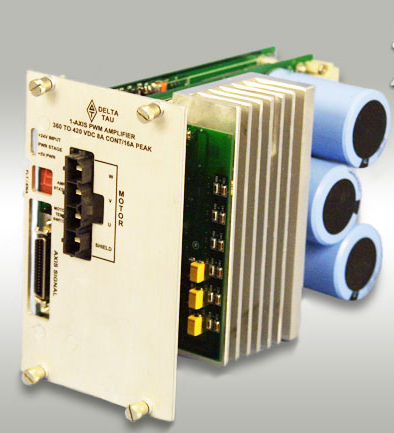

電流アンプ 3U081 series

電子式ラックマウントパルス幅変調

この単一軸線は標準的な3U UMACの棚に合うように、直接PWMのアンプ設計されている。 それはAC誘導、永久マグネットブラシレス、線形の、およびブラシをかけられたDCモーターを運転するために意図されている。 それは8.0 A Continuous/16.0の現在の評価をピーク有する。 このドライブは適切な軽減のバックプレーン、普通110 VACまたは230 VACの、三相または単一フェーズにワイヤーで縛られた力の本管の直接作動する。 +24 VDC @1Aの外部電源は(調整されるか、または調節されていない)論理力に要求されモーター力を制御論理力と別に制御することをユーザーを許可する。 アンプはACC-24E2、ACC-24E2M、ACC-24E3 (力PMACだけ)、ACC-8FまたはACC-8FSによってPMACのコントローラーにインターフェイスする。 これらのドライブアンプは論理レベル直接デジタルPWMモーター電圧命令をPMACのコントローラーから受け取り、運動制御のための高圧にそれらを変えるように設計されている。 それらはPMACのコントローラーへの力転換、モーター現在の感覚のフィードバック、および広範囲のシステム保護を提供する。 各ドライブはまたモーター温度上のモーターで締まるドライブのための熱積み過ぎセンサーを受け入れる。 ホストのコントローラーは他の運動制御機能をすべて提供する。
