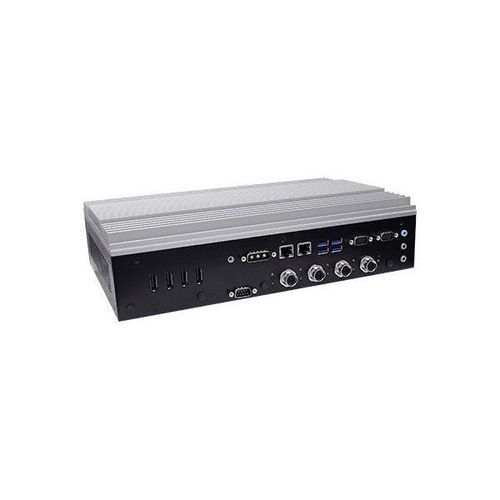

エッジAIPC VC500-CMS-MXM壁取り付け式車載10世代 Intel® Core™
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- エッジAI
- 設定
- 車載, 壁取り付け式
- プロセッサー
- Intel® Xeon® W-1270TE, 10世代 Intel® Core™, Intel® Core™ i3-10100TE, Intel® Core™ i9-10900TE, Intel® Core™ i5-10500TE, Intel® Core™ i7-10700TE, Intel® Core™ i3-10100TE
- ポート
- DDR4 SO-DIMM, HDMI（高精細度マルチメディアインターフェース）, M.2 Key B, RS-232, CANバス, RS-485, WiFi, RS-422, RJ45, M.2 Key M, MXM, 5G, RAID, M.2 Key E, Bluetooth, Mini PCIe, USB 3.1, デュアル SIM, SATA, M.2
- 探索システム
- Linux® Ubuntu™, Windows 10 IoT Enterprise, Windows 11 IoT Enterprise
- 保護レベル
- MIL-STD-810G
- その他の特徴
- SSD, PoE, 高精細度
詳細
製品概要 Intel® Q470E/W480Eチップセットメモリ: デュアルSO-DIMMスロット（水平タイプ）、防振ブラケット付き、デュアルチャネルDDR4 2933/2666/2400/2133 SDRAM、最大64GB、Xeon-1270TEプロセッサーのみECC対応 BIOS: AMI SPI 256Mbit
ストレージVC500-CMS-A1000-POE-Q-i70：Intel® Core™ i7-10700TE、Intel® Q470Eチップセット、USB3.1×8、DI×1、DO×1、POE×4(RJ45)、MXM-A1000スロット×1、電源：3ピン3W3コネクター
オプション
- 高性能なファンレス エッジAI 車載システム
- 第10世代Intel® Xeon/Core™/Pentium/Celeron プロセッサをサポート
- 4x M12/RJ45 802.11af PoEまたは2x 10G SFP+ポート
- 4つのディスプレイポート搭載MXM GPUモジュールをサポート
- 1つのminiPCIeおよび4つのM.2スロットを搭載。
- CANバス/LTE/5G/WiFi/ストレージモジュール用M.2スロット
- M.2 B key 3042/3052 5G-NRモジュールをデュアルSIMでサポート
- 要望に応じてOOB管理もサポート
- 15年間のCPUライフサイクルサポート 34年第1四半期まで(Intel IOTGロードマップに基づく)
- ファンレス設計
- Mini PCIe
- マルチ拡張
- 15年のCPUライフサイクルサポート
- DDR4
- 広い電圧範囲: 9~48V DC-in
- FCC認証
- Eマーク(E24)認証
-
グラフィックス機能
- コントローラ 内蔵または独立したMXMモジュール
- ディスプレイ ポート ロック ホール 付き 4 ディスプレイポート 、1 HDMI コンボポート、2 DP++ポート
- 互換 MXMモジュール Type AまたはB：RTX A2000、RTX3000、A500、A1000
- 外部: 2 交換用2.5インチ SATA ドライブベイ 、背面パネルにロック付き、RAID 0/1をサポート
- 内部: 1 x M.2 2280 Mキースロット、2242、2260および2280デバイスをサポート、PCIe x4およびSATA信号、ブート機能をサポート
- インターフェース: SATA
-
オーディオ
- オーディオコーデック: ALC 888
- インターフェース: 1 x マイクイン, 1 x ラインイン
- イーサネット
- コントローラ: インテル® i219LM 、 iAMT11.0をサポート (Core i7/i5のみ)、インテル® i210IT をサポート
- 1 x ストレージアクティビティ(赤)
- 1 x 電源(緑)
- 2 x プログラム可能な汎用(緑、青)
- 2 x RJ45 GbEポート
- 1 x DB-9 RS232ポート(COM 5)
- 4 x USB 3.1 Gen2ポート
- 1 x ライン出力、1 x マイク入力、1 x ライン入力（3.5mmオーディオジャック搭載
- 2 x DB-15メスコネクターによる2 x 絶縁DIOポート(8ビットDIおよび8ビットDO、2KV絶縁)
- 2 x アンテナホール
- W3 3ピンコネクター(DC入力)
- OOB管理用オプションRJ45ポート
- 4 x 802.11af PoEポート（RJ45またはM12 X-codedコネクタ、最大15.4W（PSE側））または2 x 10Gファイバーポート（Intel X710-BM2イーサネットコントローラに基づくSFP+ケージ）
- 4 x ディスプレイポート（MXMからのロック機能付き）
- 1 x DP++/HDMIコンボポートおよび2 x DP++ポート（CPUからのロック機能付き）
- 1 x 電源ボタン
- 1 x リセットボタン
- 2ピンリモートスイッチ
- 2 x アンテナホール
- 3 x アクセス可能なSIMスロット（カバーブラケット付き）
- 2 x CANバス用DB-9ポート（オプション）
- 2 x アンテナホール（右側）
- 2 x アンテナホール（左側）
- RS232用2x5ピンブロックヘッダー×1
- フェースプレート上のSIMホルダー付きmini PCIeスロット×1（WiFi/BT/LTEまたはCANバスモジュールをサポート）
- 合計3 x M.2
冷却機能
- デフォルトでパッシブ冷却機能
- オプションでファン冷却機能
- デフォルトでdTPM2.0をサポート(BIOS設定により無効化)
- オプションでfTPM2.0をサポート
- デフォルトでdTPM2.0をサポートしています。
ハードウェア・モニター
- 3軸フェムト加速度センサーをサポート
- ユーザーが選択可能な±2g/±4g/±8g/±16gスケール
- 6D/4D姿勢検出、自由落下検出、モーション検出、スリープ・トゥ・ウェイクおよびスリープ復帰をサポート
- 3ピン3W3コネクター
- 広い範囲9~50VDC、電源管理（オン/オフ遅延）およびイグニッション機能
- Windows 10 IoT Enterprise RS5
- Windows 11 IoT Enterprise LTSC SW
- Ubuntu Linux 20.04
-
動作環境
- 動作温度: -20°C ～ 60°C（ターボブーストおよびスロットルが予想される場合を除く）
- 保存温度: -40°C ～ 85°C
- 相対湿度: 10% ～ 95%（結露のないこと）
- 構造：
- 重量：6.95 Kg
- カラー：ブラック、シルバー
- MIL-STD-810G Method 514.6C-3、Category 4 Composite wheeled vehicle Table 514.6C-VI
- 認証：
- FCC、E-マーク
- 1 VC500-CMS-MXMシステム・ユニット
- 1 電源コネクタ
- 1 取付金具
- 1 3W3アダプター・ケーブル
- 台湾
- VC500-CMS-MXM-10G-Q:Intel® Q470Eチップセット、USB3.1×8、DI×1、DO×1、10GLAN×2、MXMスロット×1、電源: 3ピン3W3コネクター
- VC500-CMS-MXM-POE-Q：
- VC500-CMS-A1000-POE-Q-i70：Intel® Core™ i7-10700TE、Intel® Q470Eチップセット、USB3.1×8、DI×1、DO×1、POE×4(RJ45)、MXMスロット×1、電源：3ピン3W3コネクター
- 2.5インチ SSD：1TB/512GB/256GB/128GB MLC、-40～85℃、RoHS対応
- M.2 SATA SSD：64GB/128GB/256GB/512GB、M.2 2280 SSD、SATA3 B+Mキー、MLC、広い温度範囲
- メモリ：4GB/8GB DDR4 2666Mhz SO-DIMM、-40～85℃
- WiFi/BTモジュールキット：WiFi/Bluetoothモジュール AP12356、アンテナ*2、200mm SMAケーブル*2、Mini PCIeブラケット、ネジ
- LTEモジュールキット：Quectel EG25GGB CAT4 miniPCIeモジュール、アンテナ*2、300mm SMAケーブル*2
- 5Gモジュールキット：SIM8202G-M2 M.2モジュール、アンテナ*4、184mm SMAケーブル*4
- M12ケーブル：8ピンM12 Xコード - RJ45 PoEケーブル
- CANバスモジュール：MPE-CAN2 MiniPCIeフルCANモジュールカードアセンブリ
- 電源スイッチケーブル：3W3～端子台2*4P/4.2mm、L=250 & 300mm、イグニッションスイッチボタン付き
- 電源アダプタ：330W、GST360A、入力：85~264V の出力：12V/27.5A、220x95x46mm、L=1000mm、C8P、LV6、62368-1、GST360A12-C8P(MEAN WELL)RoHS
-
メモリ：最大64GB DDR4、ECC対応(Xeonのみ)
- ストレージ：2 x 2.5" SATA、1 x M.2 2280 M Key
- 拡張：1 x miniPCIe、4 x M.2スロット
- ディスプレイ：4×DP(MXM)、1×HDMI/2×DP++(CPU)
- イーサネット：4 x PoEまたは2 x 10G SFP+
- 動作温度範囲：-20℃～60℃
- 認証：FCC、E-Mark
- 寸法：
---
