重力厚さ HR

下水処理場

概要
濃縮機は、製品の濃縮、逆流デカンテーション（CCD）洗浄、廃水の澄明化、鉱山や骨材処理におけるテールイング管理など、さまざまな産業と用途で固液分離および脱水に用いられる産業用設備です。用途により、価値ある生成物は澄明な液体（上澄み）または濃縮された固体（下流）となります。

Diefenbach濃縮機の動作原理
Diefenbachの濃縮機は、タンク、給水配管とフィードウェル、回転ラケット（形式によりピケットあり）、ラケット駆動機構を収めたブリッジ、及び薬剤投与システムで構成されます。スラリーは脱気タンクを経てフィードウェルに供給され、フロック剤や凝集剤が添加されて凝集を促進し、より大きく重い粒子が形成されて迅速に沈降します。回転ラケットは堆積した固体を中央の排出コーンへ移動させ下流として排出し、澄明な液体は上部の溢流から溢れ、後処理や工程水として再利用されます。

主要構成部品

• タンク（製作式；大型タンクはsag鋼床を有する場合あり）
• 給水配管および高性能フィードウェル（フロック分布の最適化）
• ラケット機構およびピケット（形式に依存）
• ラケット駆動を備えたブリッジ
• 薬剤投与システム（フロック剤／凝集剤用）

特徴と利点

• 高い下流密度を実現しながらポリマー使用量を低減するフィードウェル設計
• 沈降速度を高め、設備サイズを低減し、澄明度と下流密度を最大化する自動希釈オプション
• 高度な自動化および遠隔監視／支援パッケージを提供
• ベッドレベル、下流密度、下流ポンプやラケットリフト設定の自動化を最適化する密度監視システムおよび自動ラケットリフト
• 通常85％以上の液体回収率を達成し、再利用や追加処理に適したほぼ無固形物の溢流を生成
• より高密度の下流固体を生成することで廃棄物容積を削減し、保管要件やフィルタープレス等の下流設備への負荷を軽減

機種／製品群

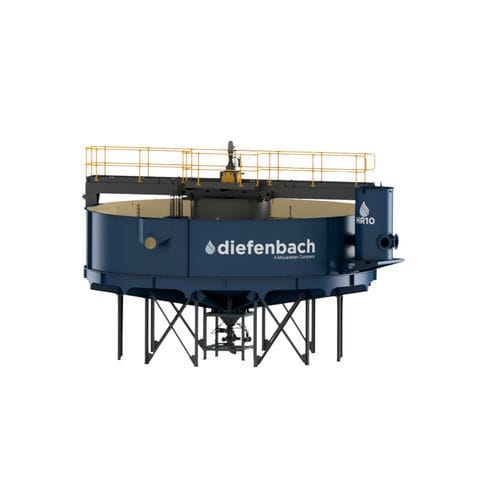

• 高率濃縮機 — HRシリーズ：大径タンクにsag鋼床を採用し、タンク下部の開放アクセスにより下流ポンプの効率を向上；工程水の回収や浸出液からの固体分離に適合
• ペースト濃縮機 — Pシリーズ：最高の固形分濃度と工程水または浸出液の最大回収を目的に設計

なぜDiefenbachか
Diefenbachの濃縮機は、数十年にわたる固液分離の経験、CFD（計算流体力学）解析および社内ラボでの材料試験に基づいて設計されています。革新的なフィードウェル設計とエンジニアリングのベストプラクティスにより、CCD洗浄やテールイング管理など幅広い用途で最適な分離性能を実現します。

適用例

• 採鉱・鉱物処理（テールイング管理、澄明化、CCD洗浄）
• 骨材処理
• バッテリーリサイクルおよびPETリサイクル工程
• 化学品および食品・飲料（流れの澄明化と工程水回収）

技術的特性／仕様

• 典型構成：タンク、フィードウェル、ラケット＆ピケット、ブリッジ＆駆動、薬剤投与システム
• 薬剤処理：沈降促進のためのフロック剤または凝集剤の添加
• 下流処理：回転ラケットにより固体を中央の排出コーンへ移動し下流を除去
• 溢流：澄明な液体が溢流から排出され、再利用または追加処理に適する
• 自動化：高度な自動化、遠隔監視、密度監視、自動ラケットリフトの選択可能
• 性能：通常85％以上の液体回収率が報告される
• 製品群：HRシリーズ（Elevated High‑Rate）およびPシリーズ（Paste Thickeners）
