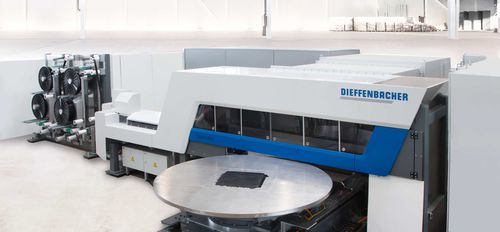

複合部品製造ライン Fiberforge

連続1つ

Dieffenbacher Fiberforgeは世界最速のテープ敷設システムです。連続繊維強化テープからニアネットシェイプのラミネートを製造し、構造用複合材コンポーネントの製造や選択的な補強に使用できます。これにより、強度や耐衝撃性だけでなく、たわみ挙動においても優れた材料特性を持つ部品が得られる。このテープは、例えば熱可塑性マトリックスにガラス繊維、炭素繊維、天然繊維を混合したもので、4本のスプールに巻かれています。このため、1つのテープ層に異なる素材を混ぜたり、幅や厚みの異なるテープを重ねたりすることができる。大規模生産においても、熱可塑性プラスチックの加工をより迅速かつ効率的にする技術である。 1.テープの繰り出しと積層 テープは、コイルから決められたパターンに従って巻き戻され、敷設されます。ファイバーフォージのシステムは、このコイルを4つ搭載することができます。これにより、1つのテープレイアップに異なる素材を混ぜることができる。テープの幅や厚みも変えることができます。 2.テープ端のカット アングル・カット・システムにより、テープの始端と終端を直線またはプラスマイナス45度の角度でカットできます。 3.テープレイアップをサイズに合わせてカット 正確でネットシェイプに近いテープレイアップにより、余分なブリードカットを削減します。オプションの自動コイル交換システムは、中断のない生産を保証します。 4.スポット溶接 レイアップは、超音波を使って特定の箇所で溶接されます。 お客様のメリット Fiberforge 完全自動化により、廃棄物を最小限に抑えながら、ネットシェイプに近いコンポーネントを製造可能 大量生産における最も費用対効果の高い部品補強方法
