自動制御ユニット spc-evo

コンパクトプログラム可能デジタル

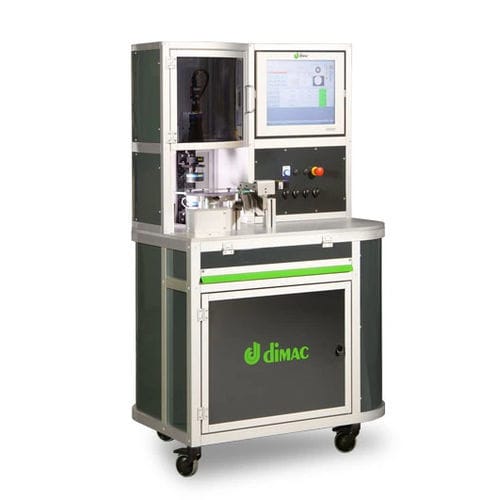

SPC-EVOは、SPC-Dimacをファインブランキング生産に応用した有意義なケーススタディです。部品のハンドリングは、特許取得済みのモーター駆動式プラグアンドプレイ・ブリスターに任され、オペレーターがオフラインで作業エリアに部品を供給します。この機械は、座金と平らな部品の両方の面の完全な寸法管理と品質検査を管理しました。 作業範囲 約100種類のワッシャーと平面部品が、最大寸法24 mmのファインブランキングを形成。 現場から直接、バッチごとに3個から15個を管理。 この種の機械は、最大寸法25mm、高さ10mmまでの一般的な平らな部品に適しています。 利用可能な測定 直径、長さ、角度、半径のあらゆる寸法管理。部品の両面を白黒およびグレートーン画像で検査。測定トレンドのリアルタイム表示と統計データの収集。 高解像度カメラ、特殊光学系、照明装置により、最大5 μmの精度でマイクロメートルの分解能を実現。複雑な形状、半径、理論的な引用のための特別な測定ツールは、可能性の範囲を完了します。 装置と機能 作業エリアに部品を供給するためのモーター駆動式プラグアンドプレイブリスター：作業者がオフラインでブリスターに部品を充填 - ブリスターをSPC-EVOにロックし、サイクル開始ボタンを押します。 ブリスターは電動ガラステーブル上の最初の部品を引きずったまま1ステップ回転します。 部品の両面の画像は、二重テレセントリック光学系と専用照明を備えた高解像度デジタルカメラで取得されます。これらの画像は、寸法解析と表面欠陥検出のためのカスタムアルゴリズムによって処理されます。
