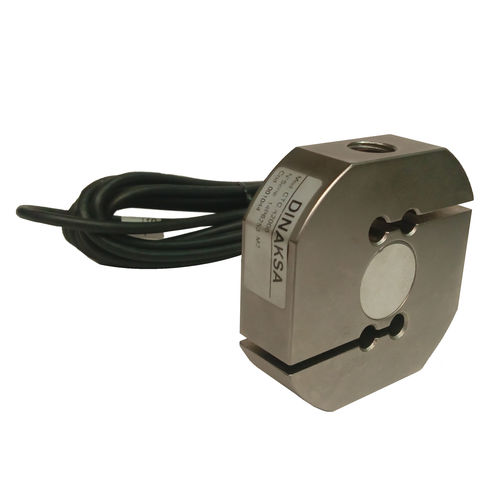

dkctc 牽引・圧縮型ロードセル
牽引とせん断を目的としたロードセル。
技術特性
定格荷重(Cn):15、25、50、75、100、150、200、250、300、500、750、1000、1500、2000、2500、3000、5000 KG
* Min.絶縁抵抗は4GΩ
* 感度: 2.0 mV / V ± 0.1
* 入力インピーダンス380Ω ± 10Ω
* 出力インピーダンス/出力抵抗 - 350Ω ± 1.5Ω
* 特性を損なわない範囲での負荷制限。150% F.E.
* 破断荷重の最小値250% F.E.
* 保護等級IP 67
* ケーブルタイプフレキシブル、Ø6 4x0.22mm2
* ケーブル長:4m
* 素材15~75kg アルミニウム。/ 75...5000kg 合金鋼。
* 表面処理。15...75kg ナチュラル / 75...5000kg 化学ニッケル
* ゼロ調整公差:1.5%F.S.
* 最大励磁電圧:12V.
* ヒステリシス誤差。 0.023%F.E.
* クリープ(30分):0.019%F.S.
* 最大直線性誤差:0. 0.021%F.S.
* 補償温度範囲:-10〜40ºC
* 使用温度範囲: -20〜60ºC
* 保存温度範囲: -20~70ºC
* 感度に対する温度の影響:0.026%F.S.
* ゼロ信号への温度影響:0.015% / 5ºC
---
