デジタル顕微鏡 AF7115MZT

測定検査用実験用

概要

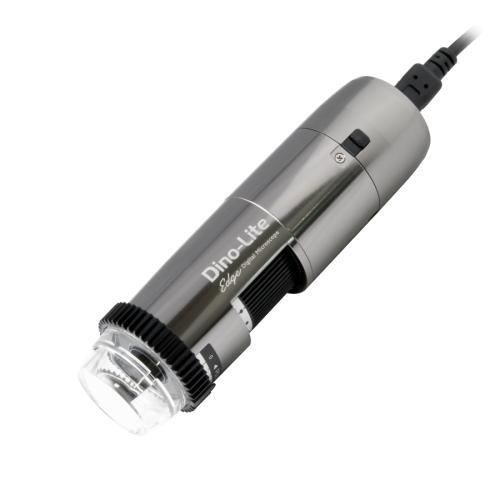

Dino-Lite AF7115MZTは、20x～220xの倍率範囲を持つ5.0メガピクセルのデジタル顕微鏡です。本モデルはFlexible LED Control（FLC）による調光機能と、不要な反射を低減する内蔵線偏光子を備えています。WF-20 Wi‑Fiストリーマー（オプション）に対応しワイヤレス利用が可能です。

用途
AF7115MZTはUniversalシリーズに属し、標準的な作業距離と広い倍率範囲により、産業検査やラボでの多様な用途に適しています。偏光子内蔵により、金属、プラスチック、ガラス、宝飾品、電子部品などの光沢・反射物の検査に適しています。

主な機能

• 5.0メガピクセル Edge CMOSセンサー（2592 x 1944）
• 倍率：20x–220x
• 内蔵線偏光子（反射低減）
• アルミ/金属筐体
• Flexible LED Control（FLC）／白色LED×8
• 計測機能・較正対応
• 交換可能な前キャップ（ディフューザーN3C‑D含む）
• ワイヤレス対応（WF-20対応）
• Microtouchセンサー、ESDセーフ

光学データ表
MAGNIFICATION RATE | WORKING DISTANCE 1 | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 142.6 | 39.6 | 29.7 | 26.0
20 | 60.1 | 19.8 | 14.8 | 7.0
30 | 33.6 | 13.2 | 9.9 | 3.3
40 | 21.0 | 9.9 | 7.4 | 2.0
50 | 14.0 | 7.9 | 5.9 | 1.4
60 | 9.8 | 6.6 | 4.9 | 1.0
70 | 7.3 | 5.7 | 4.2 | 0.8
80 | 5.7 | 4.9 | 3.7 | 0.6
90 | 4.8 | 4.4 | 3.3 | 0.5
100 | 4.3 | 4.0 | 3.0 | 0.4
110 | 4.2 | 3.6 | 2.7 | 0.4
120 | 4.3 | 3.3 | 2.5 | 0.3
130 | 4.7 | 3.0 | 2.3 | 0.3
140 | 5.2 | 2.8 | 2.1 | 0.3
150 | 5.8 | 2.6 | 2.0 | 0.3
160 | 6.5 | 2.5 | 1.9 | 0.2
170 | 7.3 | 2.3 | 1.8 | 0.2
180 | 8.1 | 2.2 | 1.6 | 0.2
190 | 9.1 | 2.1 | 1.6 | 0.2
200 | 10.0 | 2.0 | 1.5 | 0.2
210 | 11.0 | 1.9 | 1.4 | 0.2
220 | 12.1 | 1.8 | 1.3 | 0.2

表の注意
表示値は若干異なる場合があります。* 前キャップ無し。単位 = mm。

仕様

• 照明：白色LED、8個、LED on/off 切替可能、IRカットフィルター（IR cut-filter >650 nm）、ディフューザー付属（N3C‑D）、エミッションフィルターなし、線偏光子内蔵。
• 光学：倍率 20x–220x、マクロズームなし、標準作業距離、反射防止コーティング付きガラスレンズ。
• センサー：CMOS、解像度 5.0 メガピクセル（2592 x 1944）、最大フレームレート 30 fps。
• 互換性：USB 2.0、Windows 7, 8, 10 & 11、MacOS 10.9以降、ソフトウェア DinoCapture 2.0（Windows）、DinoXcope（Mac）、サポート画像/動画フォーマット、DirectShow、UVC、ワイヤレス対応（WF-20が必要）。
• 筐体：金属筐体、寸法 11.5 cm（L）x 3.4 cm（D）、重量 97 g、ケーブル長 1.8 m。
• 機能：Flexible LED Control（FLC）、計測、較正、Microtouchセンサー、ESDセーフ。
• パッケージ内容：顕微鏡、本体ポーチ、ソフトCD、較正ターゲット、取扱説明書、N3C‑O（open cap）、N3C‑C（closed cap）、N3C‑D（diffuser cap）、N3C‑extension cap、N3C‑L（long cap）、N3C‑S（side light cap）。
• 保証・適合：欧州2年保証、CE、FCC、ROHS。
• 参考価格帯：€900.00 - €1100.00。
