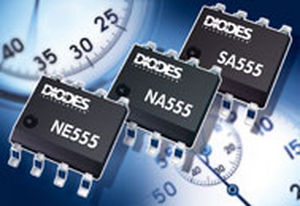

タイマー集積回路 0.5 MHz, 4.5 - 16 V | SA555

「 これらの装置は正確な時間の遅れか振動を作り出すことができる精密タイミング回路である。タイム・ディレイか単安定運営方法では、時間間隔は単一の外的な抵抗器およびコンデンサー ネットワークによって制御される。非安定の運営方法では、頻度および使用率は2つの外的な抵抗器および単一の外的なコンデンサーによって独自に制御することができる。境界および制動機のレベルは普通VCCの3分の2そして3分の1、それぞれ、である。これらのレベルは制御電圧ターミナルを用いて変えることができる。制動機が制動機のレベルの下の落下を入れたときに、フリップフロップは置かれ、出力は高く行く。制動機入力が制動機のレベルの上にあり、境界の入力が閾値の上にあれば、フリップフロップは再調節され、出力は低い。再調節された（調整の）入力は他の入力をすべて打ち消し、新しいタイミング周期を始めるのに使用することができる。調整が低く行くとき、フリップフロップは再調節され、出力は低く行く。出力が低いとき、low-impedance道は排出（DISCH）と地面の間で提供される。出力回路は200mAまで沈むか、または調達の流れが可能である。操作は5Vへの15Vの供給のために指定される。5-V供給によって、出力レベルはTTLの入力によって互換性がある。NE555、SA555およびNA555は小さい輪郭8ピン パッケージ（SO-8）で供給される。 \ /html」
