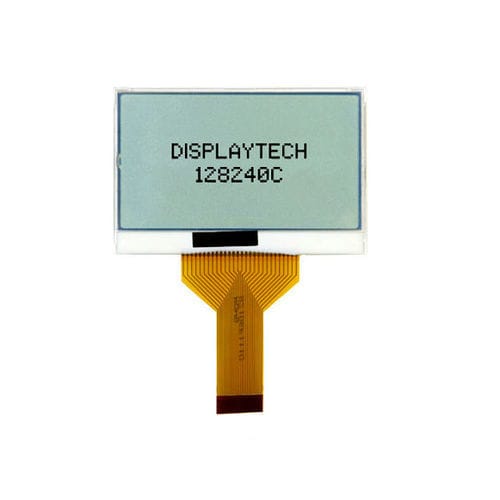

LCDディスプレイ モジュール 128240C

モノクログラフィックドット マトリックス

128240CモノクログラフィックLCDモジュールは、70 x 35 mmの表示領域を持ち、グレースケールの性能を提供します。128240Cは、当社の64128Mと同じ機械的サイズですが、解像度が高いため、表示領域がわずかに狭くなっています。このLCDは数種類のバックライト・カラーがあり、ホーム・オートメーションや試験・計測機器などの業界で広く使用されています。COG ICはSitronix ST7529です。このLCDはFPCインターフェースを持っています。 ST7529は32階調グラフィックドットマトリックス液晶ディスプレイシステム用のドライバ＆コントローラLSIです。255セグメントと160コモンのドライバ回路を生成します。このチップはマイクロプロセッサに直接接続され、SPI（Serial Peripheral Interface）、8ビット/16ビットパラレル、またはIICの表示データを受け付け、オンチップの表示データRAMに格納します。外部動作クロックなしで表示データRAMの読み書きを行うため、消費電力を最小限に抑えることができます。また、液晶駆動に必要な電源回路を内蔵しているため、最も少ない部品点数で表示システムを構成できます。 技術概要 視野角 - 6時方向または12時方向 ディスプレイコネクタ - FPC LCDドライバIC - Sitronix ST7529 視野角（幅×高さ） - 70×35 mm ピクセルサイズ - 0.22 x 0.22 mm 駆動方式 - 1/144 デューティ、1/12 バイアス 動作温度 - 広範囲 (-20 ~ 70°C) オプション - RGBバックライトあり
