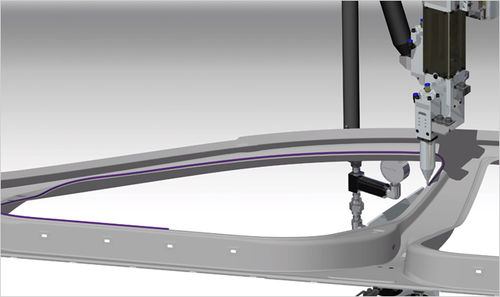

粘着式シールシステム TS-SA7000

搬送体

ストラクチャアドヒーシブシーリング・システム(TS-SA7000)は、エクストルードガン(塗布ガン)とブースター(定流量制御装置)が一体型で製作されたブースターユニットを使用して、構造用接着剤をエクストルードパターンで塗布し、ロボット速度補償制御、粘度補償制御が可能であり、構造用接着剤塗布装置に要求される精密流量制御機能が強化されたシーリングシステムです。 ポンプ：シーラー容器内部のシーラーをポンピングしてフィルターユニットに圧送 高圧ホース：合流部までのシーラー移送管路 高圧パイプ：フィルターユニットまでのシーラー移送管路、ヒーティング適用 フィルターユニット：シーラーまたは配管内部に流入した異物をフィルタリングし、ノズルの詰まり防止 ヒーティングホース：フィルターユニットからガンブースターユニットにシーラー移送及びヒーティング機能 ガンブースターユニット：サーボモーターでシーラー体積制御、材料吐出On/Off制御、塗布パターン形成 コントロールパネル：シーリングシステム制御 仕様 吐出容量：Max.50ccc 流量制御方式：サーボモーター体積制御 設置条件及び環境 塗布温度：34〜38℃ 供給エア：4.5bar以上
