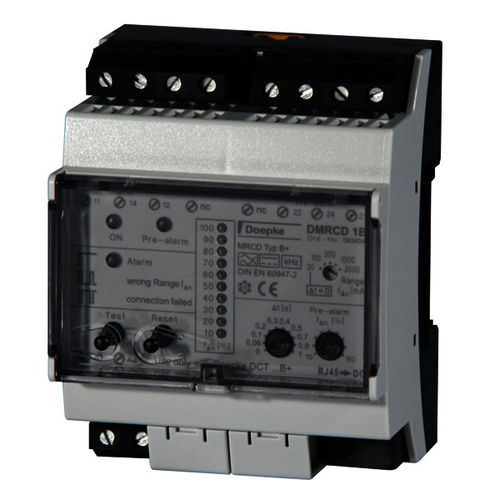

残余電流残留電流遮断器 DMRCD 1 B+

モジュラー

MRCDs (モジュラー残りの現在の装置)は残りの変流器および評価の単位の組合せから成っている。 別の外的な遮断器に関連して、それらはDIN VDEによって保護対策「電源の自動スイッチ」の実施に0100-410およびIEC 60364-4-41を与える。 それらはRCCBs高い負荷流れか本管の電圧が使用された原因である場合もないとき主に有用である。 MRCDは残りの現在を検出し、レベルおよび持続期間の点ではそれを評価する。 残りの応答の現在の境界および応答時間が超過すれば、電源から責任があるシステム部品を切る別のスイッチ装置を活動化させる。 独特B+のモジュラー残りの現在の装置はAC残りの流れと同様、脈動し、滑らかなDCの残りの流れを100つまでのkHz検出する。 従ってシリーズDMRCDからのモジュラー残りの現在の遮断器はいくつかの使用可能な総変流器およびまたいくつかのコンダクターの横断面または評価される流れを備えている。 それらに前警報および主要な警報のための1つの転換接触および1 LEDがそれぞれある。 棒表示は前警報に現在の残りの現在および設定値の概観を提供する。 装置は2つの出力しきい値を備えている。 前警報のための出力しきい値は10%から警報のための出力しきい値の90%置くからことができる。 前警報境界のための設定値は棒表示の絶えずつけられたLEDとして表示される。
