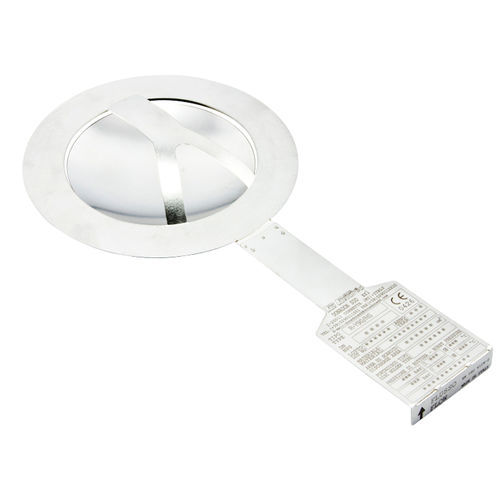

倒立型破裂板 Y90

圧縮ステンレススチール製

NSナノスコアード技術で得られたDonadonSDD Y90ラプチャーディスクは、圧縮または逆円周のマイクロスコアードディスクです。 凸型ディスクのキャンバーは、逆圧に達する時以外は作動圧力によって変化しません。この装置は、作動圧力とラプチャー圧力の比が最大95%で作動し、信頼性を損なうことなく数千サイクルに耐えることができます。 逆圧の瞬間、ディスクは数千分の1秒のうちに破断し、破断面は完全に開きます。Y90ディスクは、従来のディスクに比べて温度変化に対する感度が低いため、温度変化の大きい用途に非常に有効です。 Y90ディスクは、ガスや液体（特殊ガスクッションを使用）、圧力開放弁の保護に特に適しています。Y90ディスクは、材料の幅広い選択肢と厚さにより、耐腐食性に優れています。ディスクのプロセス側にPTFEライニングを施すことで、より高い保護性能を得ることができます。 真空サポートは必要ありません。 公差 - ±5 %から±20 使用温度 - 196°Cから600°Cまで 動作マージン - 90% - 使用条件により95%まで可能 フラグメンテーション - なし バルブ下での使用 - 可 耐食性 - 非常に良好 ライニング - あり 容器 - HR/A、HR/P、HR/F、HTC 破裂センサー - 電気式, 磁気式, 誘導式, 光学式 PED認証 [CE STAMP] - あり ATEX EX II 2 GD認証 - あり
