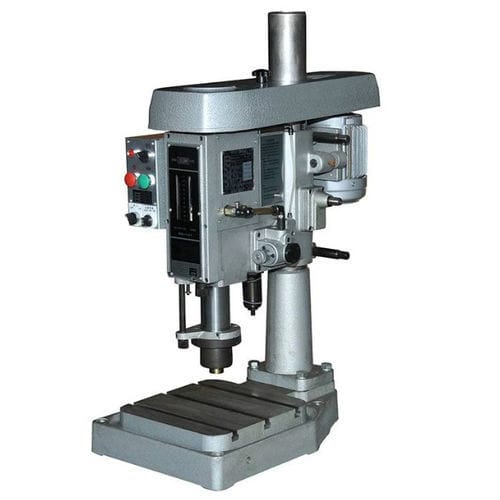

歯車タッピング盤は、主軸歯車と主軸の協調によって作動する。主軸歯車が1回転すると、主軸は1ねじピッチ(1ねじピッチで1回転)下方に進みます。このため、ねじ山の剥がれや破損を効果的に防ぐことができます。このプロセスにより、高精度で美しいねじ山が形成され、ワークの位置ずれのリスクも排除されます。
ギア・タッピング・マシンの利点
1.主軸とギヤチューブは、伝統的な機械加工工程を経た後、焼入れにより焼戻しされるため、高精度の性能が長持ちします。
2.ベース、コラム、スピンドルボックスは高品質の鋳鉄製で、十分な強度と操作精度を保証するために時効処理と焼戻し処理が施されています。
3.モーターホイールとスピンドルホイールは、スムーズな高速動作のためにダイナミックバランスが取られている。
4.耐久性に優れたスレッドピッチを採用し、ギアの交換も簡単で便利です。
5.ギヤ・トランスミッションは、片側で隙間のない歯当たりを利用し、回転ごとに歯型検査に適合したねじ山を作ります。
ギア・タッピング・マシンは、機械製造、計測機器、金物工具などの産業で幅広く採用されており、さまざまな素材に優れた適応性を発揮します。
テーブルサイズ(MM):220 * 230 / 340 * 380 / 340 * 380
コラムの外の直径: Φ60/Φ85/Φ95
紡錘の外径: Φ42/Φ70/Φ85
主軸テーパ:JT6 / MT2 / MT3
紡錘旅行(MM): 45-65
主軸電動機出力(KW):0.75 / 1.5 / 2.2
最大タッピング能力:S45C/M8・S45C/M16・S45C/M32
---
