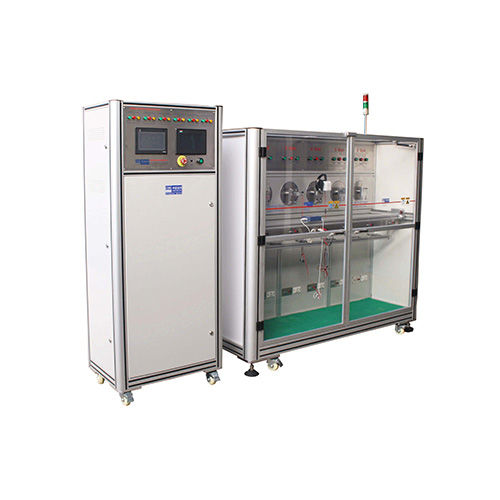

曲げ試験機 RS-8116-6A

ケーブル

それはヘッドホーン cable.USB ケーブルの曲がる抵抗テストのために適しています、多芯ケーブルのコンダクター、平らなケーブルおよび信号ライン、等のテスト方法は次の通りあります: 最初に、ワイヤー棒の 1 つの端を締め、回転クランプに留めて下さい。それからそれは多数のテスト周期の後でワイヤー棒の伝導がよいかどうか評価するために掛かる負荷との横の rotaion を作らせます。 仕様 モデルRS-8116-6A システム制御。それは日本のオムロンRtouch画面とMITSUBISHIRPLCを採用し、各ステーションが独立して動作する インピーダンステストモジュール。それはインピーダンス テスト モジュールおよびカラータッチ スクリーンと装備されています ドライブ。6つの日本のPanasonicRACのサーボモーター 減速機。6つの日本製ShimpoRACサーボモーター テスト速度：1~60rpm±0.5rpm テスト角度範囲。一般的に0~±950または0~±1800、同心円状の治具の回転角度は制限なし 最小角度の表示。 0.1 周期の範囲1～999999サイクル 回転ディスクの直径：￠210mm 重量100g、225g、300g、400gの各6個。 本体の寸法W1780×D860×H1600mm コントロールボックスの寸法W720×D500×H1700mm 総重量：555kg 電源はAC220V 50hz 12A 特徴 それぞれ日本のパナソニックACサーボモータードライブを採用しています。それらは高精度で、低雑音と置かれ、長い時間のために使用することができます、テスト角度は±1°です。各ステーションは日本のSHIMPO遊星ギアを採用し、高精度な位置決めで減速します。
