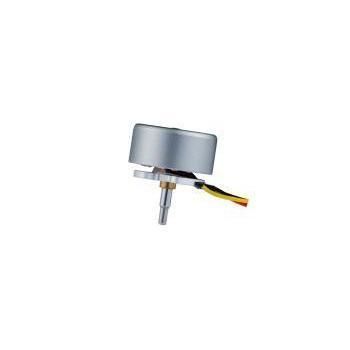

ブラシレスモーター RB-1806-CE

BLDC8.4V7,4 V

製品概要

RB-1806-CEは18 mmクラス（1806）のアウターローターブラシレスDCモーター（BLDC）で、小型ドローン、マイクロエアポンプ、ハンドファン、スマート家電などのコンパクトで高回転を必要とする用途向けに設計されています。外周が回転するフラットプロファイルのアウターローター（外側ロータ直径 ≈23.4 mm）を採用し、典型的には7.4V（2S）および11.1V（3S）をサポート、バリアントにより無負荷で最大約22,747 rpmまで到達します。電気的・機械的パラメータのOEM/ODMカスタマイズに対応します。

設計・調達担当者向けの要点

• 製品カテゴリ：アウターローターブラシレスDCモーター
• モーターファミリ：アウターローター BLDC（1806クラス）
• ブランド / 製造元：KWC Motor, Dongguan KWC Machinery Co., Ltd.
• 想定用途：小型UAV/ドローン、マイクロエアポンプ、ハンドファン、スマート家電

主要仕様の指標

• 直径：18 mm（ステータ分類）、外側ロータ直径 ≈23.4 mm
• 電圧：典型的サポート 7.4V（2S）および11.1V（3S）；一部バリアントは5.0V〜13.1V
• 回転数：無負荷での例：最大約22,747 rpm；最大効率点の回転数はバリアントにより異なる

カスタマイズに関する注意

• OEM/ODMカスタマイズ対応：KV値、動作電圧範囲、軸長・ねじ（CW/CCW）、取付パターン、コネクタ、プリワイヤまたはプロップアダプタ、ギアボックスや制御統合など
• 性能調整：KV、回転数／トルクの調整、動的バランス調整による低振動化やEMC/騒音目標への対応が可能

主な用途とソリューション

• UAV・ドローン：小型クワッドコプターやRC機向け。アウターローター構造は回転慣性を高め安定飛行に有利。フラットプロファイルは高さを抑え空力抵抗を低減。
• マイクロエアポンプ・スマート家電：携帯型ポンプ、ハンドファン、コンパクト家電のインペラ駆動向けに適合。

技術仕様（データシート抜粋）
Model | Operating Range | Nominal | No Load Speed | Max Eff Speed | Max Eff Torque | Output
RB-1806-CE-N-01 | 5.0V - 8.4V | 7.4V (2S) | 18,300 rpm | 15,555 rpm | 167.6 g.cm | 26.73 W
RB-1806-CE-N-02 | 5.0V - 13.1V | 11.1V (3S) | 18,150 rpm | 15,428 rpm | 191.0 g.cm | 30.00 W
RB-1806-CE-N-03 | 5.0V - 8.4V | 7.4V (2S) | 21,573 rpm | 19,313 rpm | 88.4 g.cm | 17.90 W
RB-1806-CE-N-04 | 5.0V - 13.1V | 11.1V (3S) | 22,747 rpm | 20,184 rpm | 154.0 g.cm | 32.50 W

比較上のポイント

• アウターロータ構造：回転外殻により空気流が生まれ、内部ロータ設計と比べ放熱性に優れる
• 直接駆動トルクが高い：プロペラやインペラの直接駆動に適し、減速機が不要な場合がある
• 薄型設計：高さ方向のクリアランスを節約
• 応答性：ダイレクトドライブにより速度変化に対して迅速に反応

特性 / 仕様

• 型番：RB-1806-CE（バリアント RB-1806-CE-N-01 / N-02 / N-03 / N-04）
• モーター種別：アウターローターブラシレスDCモーター（BLDC）
• ステータ仕様：1806（ステータ外径 ≈23.4 mm）
• ロータ：アウターローター、フラットプロファイルにより放熱性向上と空力抵抗低減
• 代表電圧：7.4V（2S）および11.1V（3S）；一部バリアントは5.0V〜13.1Vで動作
• 回転数・トルクの例：無負荷値および最大効率点の値はバリアントにより異なる（例：無負荷最大約22,747 rpm、MaxEffトルク 88.4〜191.0 g·cm）
• 出力例：約17.90 W〜32.50 W（バリアントにより変動）
• 用途：小型クワッドコプター、RC機、マイクロエアポンプ、ハンドファン、スマート家電
• カスタマイズ項目：KV調整、軸長/ねじ規格、取付穴パターン、コネクタ/配線オプション、プロップアダプタ、ギア/制御統合、EMC/騒音チューニング
• 注意：無負荷値および効率値は参照値です。連続運転時は温度および負荷条件を確認してください。
