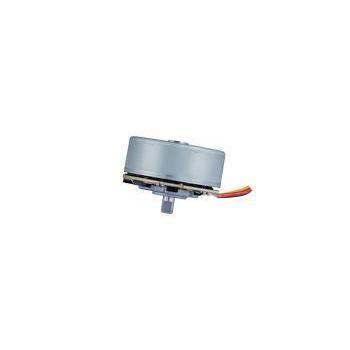

ブラシレスモーター RB-4817-CE

BLDC12V24V

製品概要
RB-4817-CEは48 mm級のフラット外部ローターブラシレスDCモーター（BLDC）で、軸方向スペースが制限された機器で高いトルク密度を必要とする用途向けに設計されています。本体厚さは約18 mmです。典型的な用途はATM、自動販売機、事務用プリンター、シュレッダー、プロジェクター、ファン、コンパクトな自動化モジュールなどです。

設計・調達担当者向けの要点

• 製品カテゴリ：外部ローターBLDC（フラット）
• 型番：RB-4817-CE / RB-4817
• メーカー：KWC Motor
• 主な利点：低プロファイルで高いトルク密度を実現
• 主なカスタマイズ項目：軸、リード線、コネクタ、取付、巻線、電気仕様

仕様

• 外径：48 mmクラス
• 本体厚：約18 mm
• 電圧オプション：カスタム可能（一般的に12 V〜24 Vで設定）
• 堵転トルク：最大約11 kg·cm（巻線・条件に依存）

カスタマイズと調達上の注意
KWC Motorは電圧、巻線、軸仕様、リード線、コネクタ、取付インターフェース、回転数/トルク目標、ノイズ・EMC要件などのOEM/ODM対応を行います。見積りとリードタイムは仕様、数量、カスタム範囲確定後に提示されます。サンプリング前に図面で取付寸法や軸形状を確認してください。

対象用途と設計適合

• ATM・自販機：フラットな外部ローター構造により軸方向高さを低減し、間欠駆動の供給・搬送機構に必要なトルクを供給できます
• プリンター・シュレッダー・事務機器：用紙搬送・カット・コンパクト駆動モジュール向けに適合
• ファン・プロジェクター：ブロワや光学ユニット向けのコンパクトなモーターパッケージ

設計選定時の注意点

• 目標となる回転数/トルク点に対して電源電圧と巻線仕様を確認する
• 連続運転の可否を確認するために使用サイクルと熱環境を評価する
• 軸長、取付インターフェース、リード線経路は図面で確定する
• 騒音やEMC目標が重要であれば仕様に明記する

一般的な円筒型モーターとの比較

• 取り付け空間：18 mmの薄型ボディは多くの内ロータ型に比べて軸方向高さを抑えられる
• トルク密度：外部ロータ構造は同径で高いトルクを得やすい
• 統合性：高さ方向の組込みが容易だが、軸方向余裕や軸受支持は確認が必要

購買FAQ

• Q：RB-4817-CEはATMや自販機モジュールに適しますか？ A：適します。最終選定は負荷・使用サイクル・取付図で確認してください。
• Q：電圧や軸のカスタムは可能ですか？ A：可能です。電圧、巻線、軸、リード線、コネクタ、取付はOEM/ODM対応します。
• Q：データシートや図面は入手できますか？ A：はい。寸法と性能確認のためのPDF図面・仕様書を提供します。

技術仕様（要約）

• 型番：RB-4817-CE
• タイプ：フラット外部ローターBLDC
• 外径：約48 mm
• 本体厚：約18 mm
• 電圧：カスタム可能（例 12–24 V）
• 堵転トルク：最大約11 kg·cm（巻線・負荷に依存）
• カスタム項目：軸、リード線、コネクタ、取付、巻線、回転数、トルク、EMC/騒音目標
