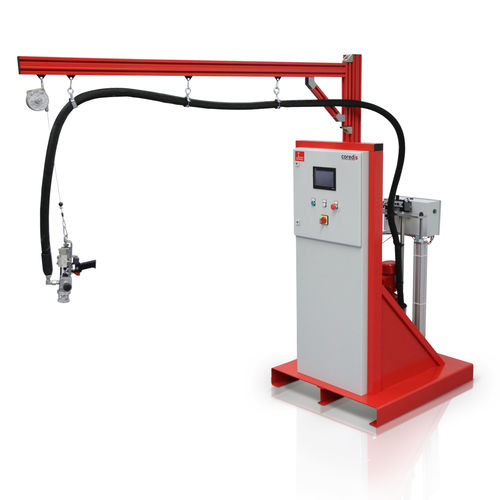

製品概要DOPAGのCoredisは、微小空洞を含む低密度1Kエポキシ芯材の連続ポッティング(ハニカムパネル注入)を目的とした計量・供給システムです。航空機内装用サンドイッチパネルの自動化された繰返し充填に適しています。
動作と用途材料は原容器から加熱されたフォロープレート上のギヤポンプで供給・計量され、加熱ホースを介して吐出ノズルへ送られ、ハニカム構造内へ連続注入されます。生産中断時には材料に接触する部品(容器含む)を数分で分解し冷凍保管することで硬化を防ぎ、洗浄を不要にします。加熱部品により再稼働が速やかに可能です。Coredisはロボットセルへの統合によりシリーズ生産のポッティングに対応します。
特徴と利点- 手作業に比べて材料使用量を最大30%削減
- 作業者の蒸気曝露や直接接触を低減
- 低密度を保持する専用ポンプ構造
- 50 ml/min〜300 ml/minの連続可変計量
- 用途別ノズルとホース支持用ブーム
- 材料の流動性を保つ加熱計量ユニットおよび加熱ホース
- 操作性の良いタッチディスプレイ
- 材料接触部の迅速な分解・冷凍保管で洗浄を最小化
- 同一ラインで異なる材料を処理するための拡張性
- 自動化による高精度な塗布
技術仕様- 吐出量: 50 ml/min〜300 ml/min(ノズル・コア形状による)
- 温度: 常温〜50 °C
- 作動圧力: 50 bar
- 供給方式: 加熱フォロープレート上のギヤポンプ
- 粘度範囲: 中〜高粘度
- 材料特性: ペースト状、低密度
- エア供給: 6 bar
- 外形寸法(ブームなし): 1,100 x 1,000 x 2,400 mm
- 重量: 約350 kg
