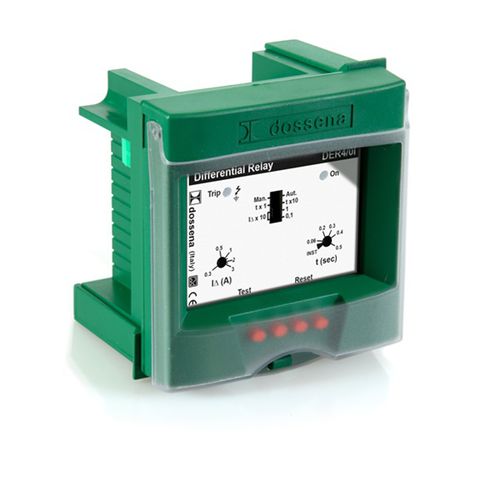

差動リレー DER4/0I漏電電流1NO/NC
お気に入りに追加する
商品比較に追加する
特徴
- 種類
- 漏電, 電流
- 接点構成
- 1NO/NC
- ネットワーク
- 三相, AC, 単相
- 応用
- 電動モーター用, 発電機用, 供給機用, 緊急停止用, 変圧器用, 送電線用, フォークリフトトラック用, 3相モーターポンプ用, ポンプ用, コンデンサー, リクローザ制御, 開閉装置用, グリッドとシステム, 電気自動車の充電器用
- 設置
- パネル取り付け用, 埋め込み型
- リセット
- 自動リセット, 手動リセット
- 規格
- IEC
- その他の特徴
- 差動, 電子, スマート
- トリップ電流
最大: 30 A
最少: 0.03 A
- トリガー電圧
最大: 400 V
最少: 48 V
詳細
DER3 Dossena シリーズの残留電流リレーは、TT および TN タイプの交流の LV ネットワークで使用できます。
漏れ電流しきい値 (最大 30 A) とトリップ遅延しきい値 (最大 5 秒) の幅広いレギュレーションにより、適切な選択性と残留電流保護を実現できます。
DER3 Dossena は、施行されている厳格な規制 (CEI EN 60947-2019) に完全に準拠しているため、システムの安全性とサービスの継続性という 2 つのニーズを満たします。
技術的特徴:
- タイプ A/AC
- 製品規格CEI-EN 60947-2:2019に準拠
- 電源 48÷400Vac または 24÷230Vdc
- 0.03÷30A からの定格差動トリップ電流 I∆n のしきい値調整
- 瞬間から5秒まで設定可能なトリップ遅延調整。
- TRMS での差動電流の測定
- 1 つの介入しきい値 (トリップ)
・出力1 NO-C-NC交換接点(NO 250Vac 5A P.F.1 / 30Vdc 5A ・NC 250Vac 3A P.F.1 / 30Vdc 3A)
- オープニングコイルの接続と操作に関する診断
- 接続の診断、トロイダルトランスデューサ巻線の連続性
- 内部自己診断、プロセッサの過熱制御、および電子回路の正しい機能
カタログ
EARTH LEAKAGE RELAY DER4
16 ページ
