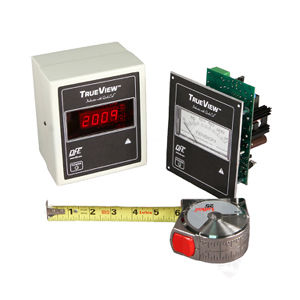

強度表示器 TrueView™ series

プロセスデジタルアナログ

Quik-Cal™ プッシュボタンゼロとキャリブレーションを備えたTrueView™ 張力インジケータは、プロセスウェブ張力の測定と表示のための汎用デバイスです。 モデル Ti23 と Ti24 ウェブ経路に設置された張力トランスデューサからの信号出力を増幅し、アナログメーターに実際の張力を表示することに加えて、TrueView 張力インジケータは張力トランスデューサ（またはトランスデューサペア）に電力を供給し、0～10VDC（またはオプションのドライブ、コントローラ、PLCの張力に比例する絶縁型4～20mA）信号。電源を入れるとステータスLEDが点灯します。 ウェブマシンやプレスフレームに取り付ける場合、TrueView 張力インジケータは、コンパクトなスチール製フルエンクロージャ（E）またはオープンパネルマウント（P）バージョンで、OEMオペレータパネルやキャビネットの切り抜きに取り付けることができます。 外部接続は、電源および信号出力用の閉じた端子台ヘッダーと、トランスデューサケーブル用の円形コネクタによるものです。 CEマーキング、統合された電気絶縁、パッケージオプション、設置の容易さ、使いやすさ、低コストにより、TrueViewインジケータはウェブ張力監視や制御アプリケーションに最適です。 2つの電源入力を選択できます。TrueView Ti23は115Vac 60Hz（230Vac 50Hzオプション）で動作し、Ti24は別途電源供給される24Vdcで動作する。 特徴 • 115/230 Vac 50/60 Hz 電源入力 (Ti23) または24 Vdc (Ti24) • 張力に比例した0～10 Vdc 絶縁出力。シャーシとトランスデューサ接地からの統合絶縁。 • テンションメータ用の0～1mAの信号出力 • Quik-Cal™ プッシュボタンゼロとキャリブレーションにより、ポテンショメータの調整が不要になり、簡単かつ迅速にキャリブレーションできます。
