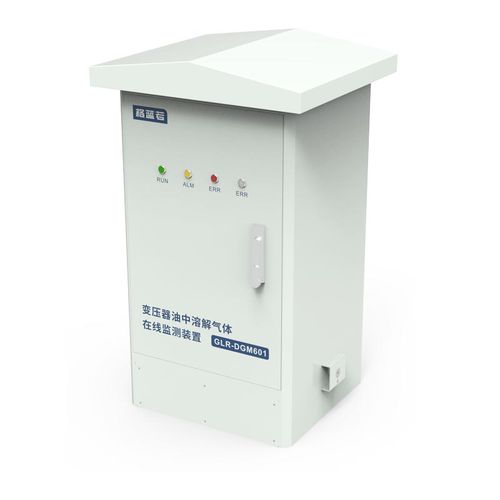

オイル用分析器 GLR-DGM601

絶縁油監視用濃度

概要
GLR-DGM601およびGLR-DGM701は、変圧器油用オンライン溶存ガス分析（DGA）システムです。半導体レーザーとレーザー光音響分光法を用い、キャリアガスを必要とせずに連続的かつ多成分のガス監視を行い、故障ガスのリアルタイム検出と早期診断を可能にします。

主な特長

• 半導体レーザーを用いたレーザー光音響分光法による選択的ガス検出
• 多成分タイプ（GLR-DGM601）および低成分タイプ（GLR-DGM701）の構成
• キャリアガス不要でメンテナンスフリーのサンプリング
• リアルタイム出力による連続オンライン監視
• バルブブロックによる配管接続およびライブライン設置に対応
• 広い動作環境：-40℃〜+55℃、5%〜95% RH、保護等級 IP55

代表的仕様 — GLR-DGM601

• 機能：多成分油中ガスのオンライン監視
• 監視ガス（例／オプション構成）：H2、CO2、CO、CH4、C2H6、C2H4、C2H2、O2、N2
• 検出下限（MDL）例：H2 1 μL/L；CO2 25 μL/L；CO 25 μL/L；CH4 0.5 μL/L；C2H6 0.5 μL/L；C2H4 0.5 μL/L；C2H2 0.1 μL/L；O2 1000 μL/L；N2 2000 μL/L
• 測定誤差：通常は±（MDL）または±30%（ガス種および濃度に依存）
• 電源：AC 220V ±15%；定格/最大消費電力：最大 1.2 kW
• 寸法：650 mm（W）× 694 mm（D）× 1090 mm（H）；重量：186 kg

代表的仕様 — GLR-DGM701

• 機能：低成分油中ガスのオンライン監視
• 監視ガス（オプション）：H2、CO、C2H4、C2H2（構成可能）
• 検出下限（MDL）例：H2 1 μL/L；CO 25 μL/L；C2H4 0.5 μL/L；C2H2 0.1 μL/L
• 測定誤差：通常は±（MDL）または±30%
• 電源：AC 220V ±15%；定格/最大消費電力：最大 1.2 kW
• 寸法：425 mm（W）× 205 mm（D）× 645 mm（H）；重量：50 kg

設置と保守

• ライブライン設置に対応；配管接続はバルブブロックを使用
• 一定圧力・温度での真空脱気により安定した代表的サンプリングを実現
• キャリアガス不要により定期交換が不要で保守負担を低減
• 現地手順に従った定期検証および校正を推奨

用途

• 送配電用変圧器の連続DGA
• 変電所の監視および故障の早期検出
• 電力会社や産業プラントにおける変圧器状態の評価

発注とオプション

• モデル：GLR-DGM601（多成分）、GLR-DGM701（低成分）
• ガス構成や測定レンジはオプションで対応
• 現地統合、校正サービス、予備部品については営業までお問い合わせください
