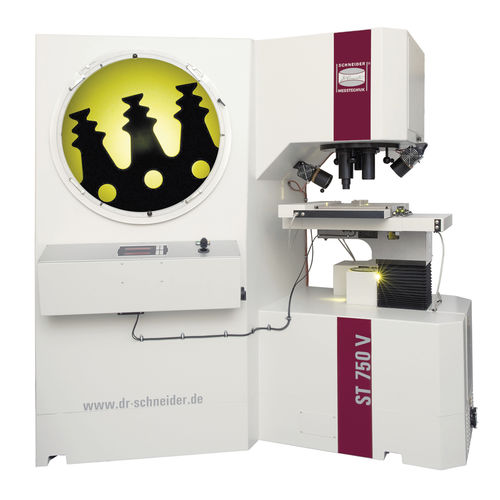

縦型測定用プロジェクター ST V series

タレット付

垂直測定プロジェクターの応用分野 垂直ビーム通路付き測定プロジェクターは、非常に高い剛性を持つクロステーブルを備えています。特殊なガラスプレートにより、最大20kgまでのテーブル荷重をガラスプレート上で直接測定できます。手動、電動、CNCを問わず、尖った爪のバイスや回転軸などのマウントは、テーブル上に問題なく取り付けることができます。 剛性の高い基本構造で固定され、優れた光学特性を持つ高品質素材のレンズ、ミラー、投影スクリーンが、最高の測定精度を保証します。この測定信頼性により、ハインリッヒ・シュナイダー・メステヒニクは、精密測定分野における信頼できる革新的なパートナーとして特徴付けられ、測定装置のライフサイクルに渡って常に高い精度を保証します。 測定プロジェクターの基本構成 - 600～1000mmの投影スクリーン、クロスヘア付き（バージョンによる - テンプレートホルダー - 360°回転可能なゴニオメーター、バーニア1' - 3レンズターレット - 測定範囲300 x 200 mm～500 x 200 mm（バージョンによる - テーブル面積600 x 440 mm～800 x 440 mm（バージョンによる - X、Y、Z軸はニードルベアリング - 分解能0.1 µmのスケール - 3軸のモーター駆動とジョイスティックによる操作 - 透過光および入射光照明 - 集光可能な入射光照明 - ビーム経路にエッジセンサーを組み込んだM2測定ソフトウェア
