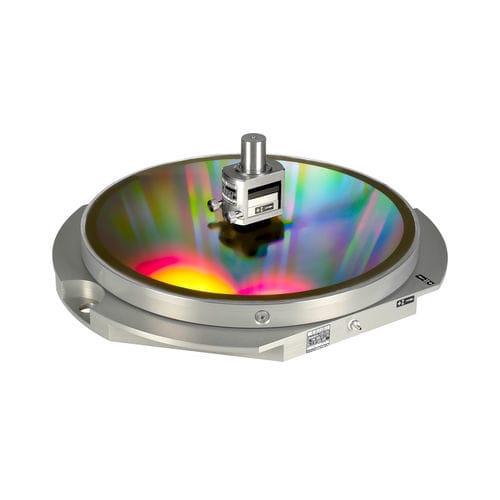

幾何学測定装置 KGM 2 series

直径形状位置

CNC工作機械の静的および動的輪郭精度検査用エンコーダ 工作機械の検査および受入試験 （ISO 230-2、ISO 230-3、ISO 230-4、および VDI/DGQ 3441 に準拠） TNC用「動的精度」および「動的効率」機能パッケージのパラメータ設定と試験 静的および動的挙動の直接検査法 非接触・摩耗ゼロのスキャン 作業面上のあらゆる円形直径および自由曲面の測定 EIB 741信号変換器およびPC用ACCOMソフトウェアによる最適な結果 熱的挙動の解析 可動ボールねじ内部で発生する摩擦熱は、特にモーション制御にモーターフィードバックのみが使用されている場合、その位置決め精度に影響を及ぼします。 ISO 230-3に準拠した位置決め試験では、測定範囲内の2点への繰り返し位置決めを通じて、熱挙動の解析が可能となります。 軸の位置決め精度 工作機械のリニア軸の位置決め精度と再現性は、KGM 200エンコーダを用いて測定を行いながら、軸を指定位置に移動させることで測定できます。 この過程で、機械スライドの方向に垂直なガイドウェイの精度も測定できます。 真円度試験 円形補間試験中に測定されたデータにより、不正確さの原因を特定することができます。半径の大きい円形補間試験では、機械の幾何学的データが得られます。 一方、半径の小さい円弧を用いた試験では、高い軸加速度下でのモーション制御精度に関するデータが得られます（半径：0.1 mm～115 mm）。 自由曲線試験 自由曲線試験では、CNC 制御により、単一の平面内でプログラムされた自由曲線の輪郭をトレースします。
